Câu trả lời trung thực nhất phải đặt lên đầu bài: dữ liệu gốc của tuyến metro số 4 Hà Nội không phân định đoạn nào đi ngầm và đoạn nào đi trên cao. Hồ sơ hướng tuyến chỉ chứa tim tuyến dưới dạng một vạch màu xanh lá chạy trên nền ảnh vệ tinh, kèm tên tuyến, mã tuyến, hướng tuyến, màu và chiều dài 62,3 km theo hành lang thực, 62,24 km theo bản vẽ CAD. Không có một dòng nào về cao độ, về hình thức kết cấu, về vị trí cửa hầm hay vị trí trụ cầu cạn.
Vậy thì tại sao vẫn viết được cả một bài về chủ đề này? Vì trong nghề hạ tầng, hình thức kết cấu của một tuyến đường sắt đô thị không phải chuyện tùy hứng của người thiết kế. Nó bị ép bởi hai đại lượng vật lý rất cụ thể: bề rộng hành lang khả dụng và mật độ xây dựng hai bên tim tuyến. Cả hai đều đọc được khá tin cậy từ ảnh vệ tinh có thanh tỷ lệ. Toàn bộ nội dung dưới đây là kết quả của phép đọc đó, và phải hiểu là đánh giá của người viết, không phải quyết định thiết kế, không phải quy hoạch đã công bố.
Một lưu ý nữa để không gây nhầm lẫn. Trên các khung ảnh, bạn sẽ thấy nhiều nhãn có chữ “Ga” kèm biểu tượng chữ M, hoặc nhãn “Depot”. Đó là ga và depot của những tuyến đường sắt đô thị khác đang tồn tại trên thực địa, chẳng hạn tuyến 2A Cát Linh – Hà Đông và tuyến số 3 Nhổn – ga Hà Nội, cùng nhãn depot của một tuyến khác ở Đông Anh. Không nhãn nào trong số đó thuộc về M4. Hồ sơ M4 không có nhà ga và không có depot. Quỹ đất quanh khu vực này cũng đang đón làn sóng đô thị mới, tiêu biểu là dự án Forestia Lake tại Mê Linh.
Bốn tín hiệu đọc từ ảnh vệ tinh
Trước khi đi dọc tuyến, cần thống nhất phương pháp. Người viết dùng bốn tín hiệu sau, xếp theo thứ tự sức nặng.
Tín hiệu 1: tim tuyến có bám theo một trục đường hay không
Đây là tín hiệu mạnh nhất và cũng dễ kiểm tra nhất. Nếu vạch xanh chạy trùng khít với một con đường đã có, nghĩa là hành lang đường bộ đó đủ rộng để đặt hàng trụ cầu cạn vào dải phân cách hoặc vào mép đường, và phương án trên cao trở nên rẻ và nhanh. Nếu vạch xanh cắt chéo qua lưới ô phố, đi xuyên qua giữa các dãy nhà, không nằm trên bất kỳ con đường nào, thì mọi trụ cầu cạn đều rơi vào giữa công trình dân sinh. Trong tình huống đó, đi ngầm bằng máy đào hầm thường rẻ hơn về tổng chi phí, vì nó chỉ đòi hỏi mặt bằng ở vị trí nhà ga và giếng thi công.
Tín hiệu 2: mật độ và độ cao công trình hai bên
Trên ảnh vệ tinh, mái nhà đỏ san sát không có khoảng trống báo hiệu một dải phố cũ hình thành tự phát, ngõ hẹp, thửa đất nhỏ, quyền sở hữu phức tạp. Loại mô hình này đẩy chi phí giải phóng mặt bằng lên mức mà mọi phương án trên cao đều mất lợi thế. Ngược lại, những dải nhà xếp thành ô vuông đều đặn với đường rộng và bãi đỗ, tức khu đô thị quy hoạch mới, thường vẫn còn hành lang dự trữ để đặt cầu cạn.
Tín hiệu 3: tuyến có phải vượt qua công trình đã chiếm tĩnh không hay không
Ở nơi đã có cầu cạn đường bộ, hoặc đã có tuyến metro trên cao đang vận hành, tầng không gian phía trên coi như bị chiếm. Muốn cắt qua, tuyến mới hoặc phải vượt lên cao độ thứ ba, thường là trên hai mươi mét so với mặt đất, hoặc phải chui xuống dưới. Cao độ thứ ba làm kết cấu nặng nề và tốn kém, nên ở lõi đô thị phương án ngầm hầu như luôn thắng.
Tín hiệu 4: nền đất và mực nước
Vùng bãi sông, đầm hồ, đất ngập theo mùa loại bỏ hoàn toàn phương án ngầm nông và phương án đắp nền. Ở đó, cầu cạn trên móng cọc sâu là lựa chọn duy nhất hợp lý. Đây là lý do những đoạn nghèo dân nhất trên tuyến lại chắc chắn đi trên cao nhất.
Kết hợp bốn tín hiệu này, người viết chia vòng 62,3 km thành các cung có tính chất đồng nhất và đánh giá từng cung ở các mục dưới.
Cung 1: Tây Tựu và Nhổn, hành lang còn rộng

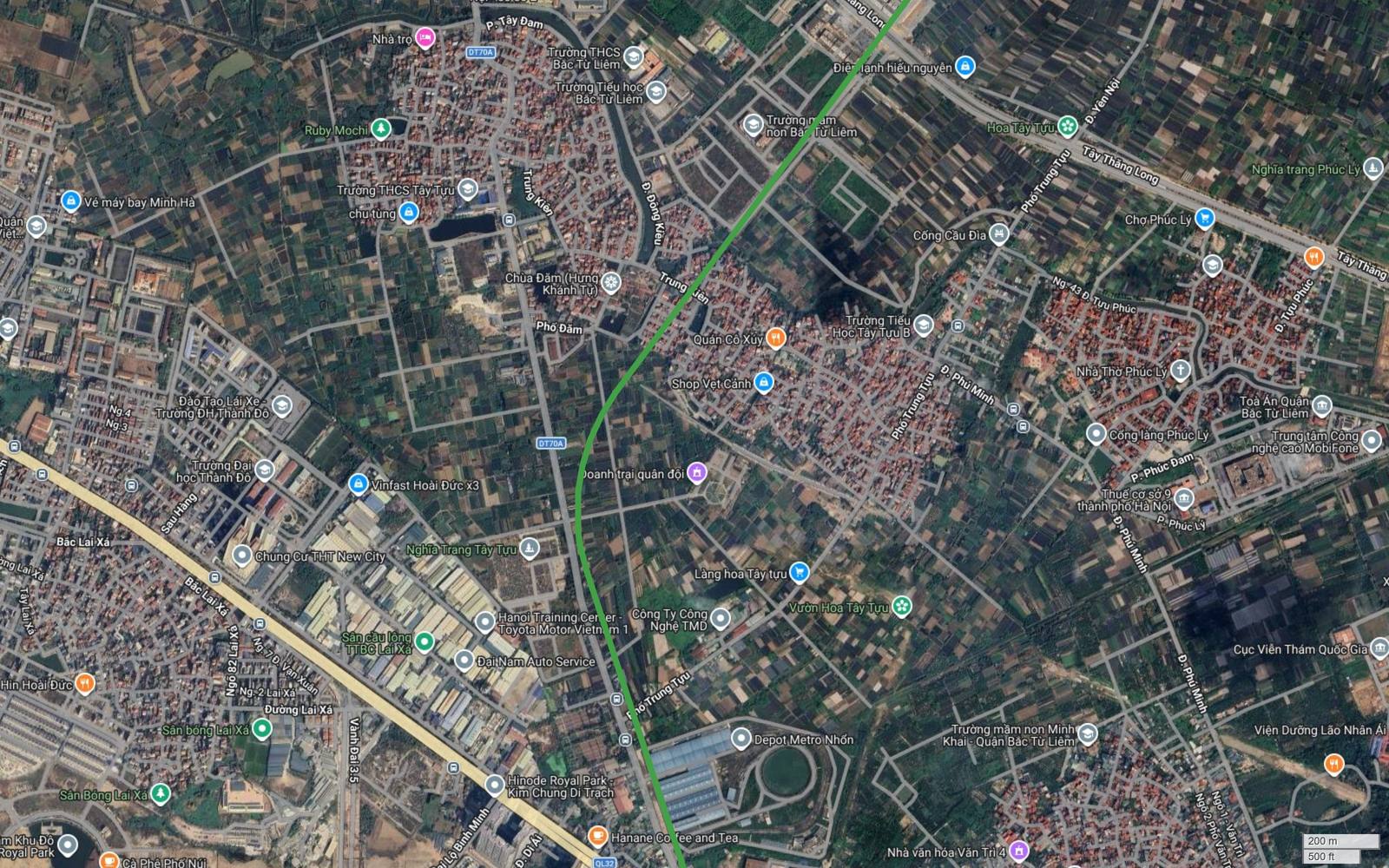

Vùng Tây Tựu thuộc Bắc Từ Liêm giữ một đặc điểm hiếm ở khoảng cách chưa tới mười ba km từ trung tâm: phần lớn diện tích vẫn là ruộng hoa. Khung ảnh cho thấy các thửa canh tác chia ô đều, xen kẽ các cụm dân cư quanh Chùa Đăm tức Hưng Khánh Tự, Làng hoa Tây Tựu, Vườn Hoa Tây Tựu, Nghĩa Trang Tây Tựu. Vạch xanh chạy hướng bắc nam, lúc men theo trục Trung Kiên và Phố Trung Tựu, lúc cắt qua ruộng. Phía tây là Vành đai 3.5, phía đông là trục Tây Thăng Long.
Đánh giá của người viết: cung này nghiêng hẳn về cầu cạn. Đất trống còn nhiều, chi phí giải phóng mặt bằng đất nông nghiệp thấp hơn nhiều so với đất ở, và không có công trình nào chiếm tĩnh không. Rủi ro duy nhất là nếu vùng này được phủ kín bằng đô thị mới trong mười năm tới, hành lang có thể bị lấn mất và bài toán quay lại từ đầu. Đây là lý do vì sao việc cắm chỉ giới hành lang sớm quan trọng hơn nhiều so với việc khởi công sớm.

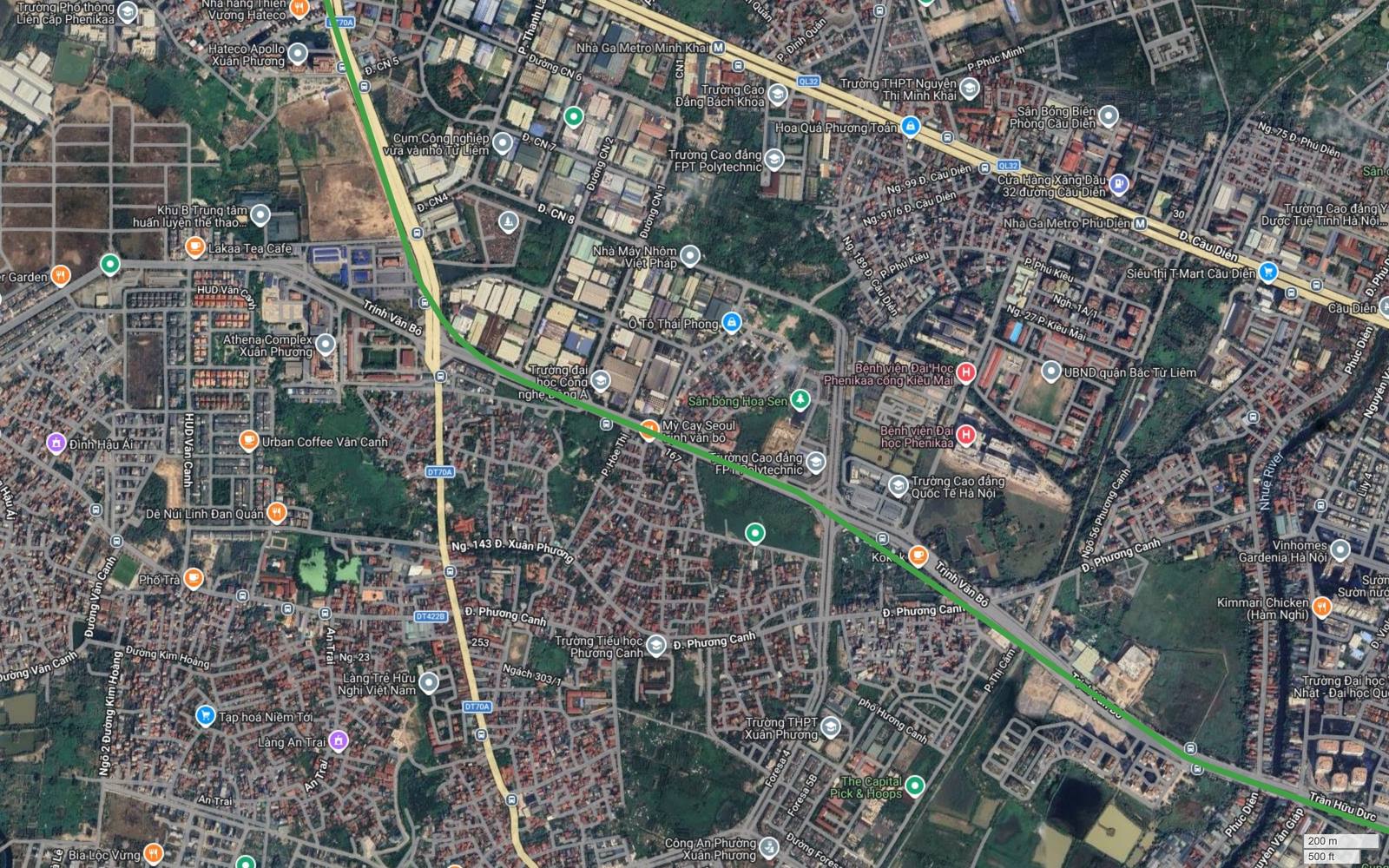

Sau Nhổn, vạch xanh bám hẳn vào trục Trịnh Văn Bô suốt chiều dài khung ảnh. Đây là một con đường mới mở với mặt cắt rộng, hai bên là Hateco Apollo Xuân Phương, Athena Complex Xuân Phương, Trường Cao đẳng FPT Polytechnic, Trường Cao đẳng Quốc tế Hà Nội, Bệnh viện Đại học Phenikaa. Tín hiệu 1 cho kết quả rõ ràng: tuyến bám đường, đường rộng, dải giữa còn trống. Người viết đánh giá đoạn này gần như chắc chắn làm được cầu cạn, và đây là loại đoạn có suất đầu tư trên mỗi km thấp nhất toàn tuyến.
Cung 2: Mỹ Đình, ranh giới đầu tiên giữa nổi và ngầm

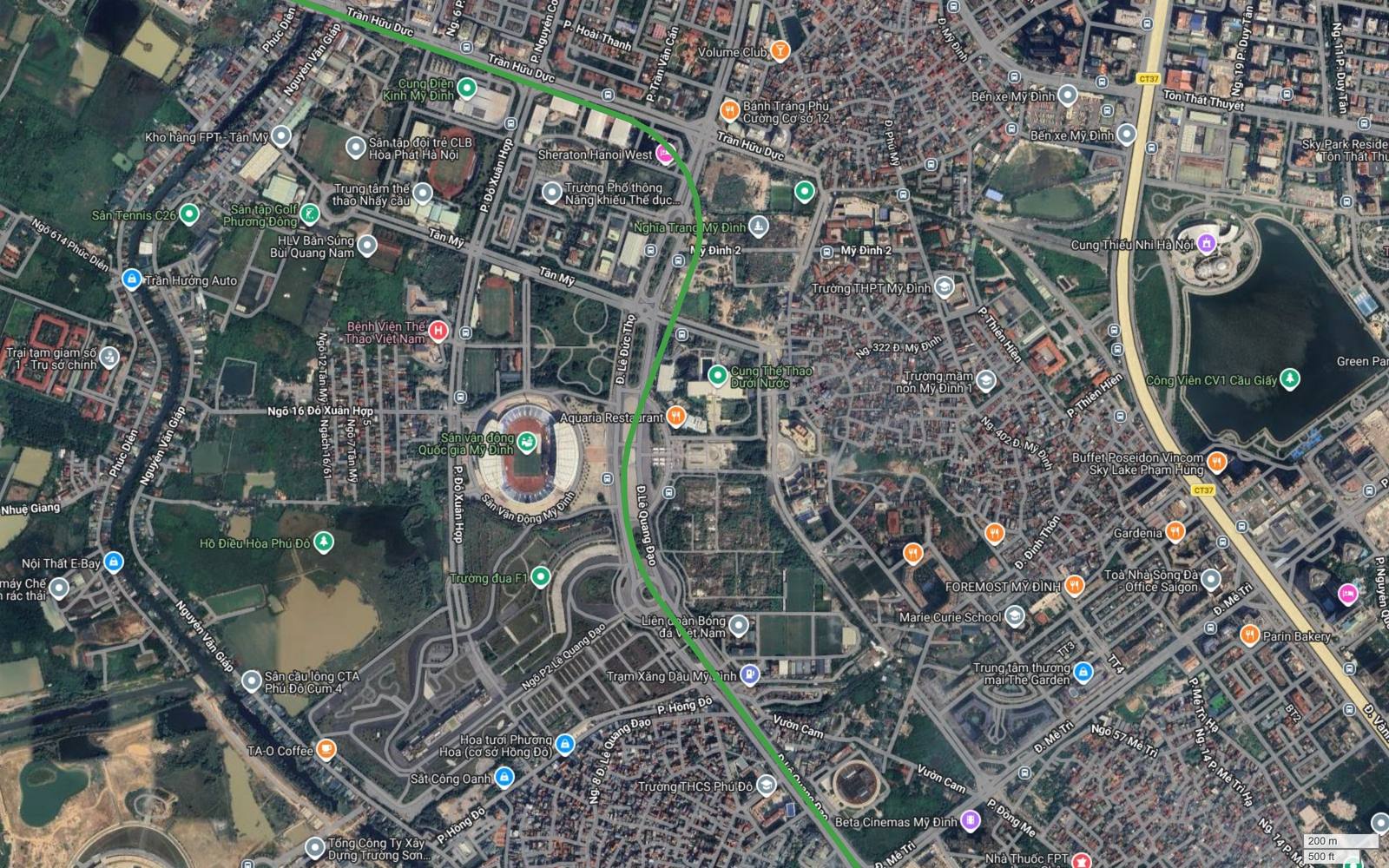

Từ Trần Hữu Dực, tuyến bẻ xuống nam và nhập trục Lê Đức Thọ, đi ngay cạnh Sân vận động Quốc gia Mỹ Đình, Cung Thể thao Dưới Nước và Trường đua F1, sau đó chuyển sang trục Lê Quang Đạo. Về mặt bề rộng, cả hai trục đều thừa sức đặt cầu cạn. Nhưng ở đây tín hiệu thứ hai xuất hiện dưới dạng khác: yêu cầu cảnh quan quanh cụm công trình biểu tượng quốc gia. Một dải cầu cạn cao mười hai mét chạy sát sân vận động quốc gia là thứ mà giới quy hoạch cảnh quan sẽ phản đối quyết liệt.
Đánh giá của người viết: đoạn Lê Đức Thọ có thể vẫn làm cầu cạn nếu chấp nhận về mặt thị giác, hoặc chuyển sang hạ ngầm nếu ưu tiên cảnh quan. Đây là cung đầu tiên trên vòng mà cả hai phương án đều khả thi về kỹ thuật và lựa chọn phụ thuộc vào tiêu chí phi kỹ thuật.

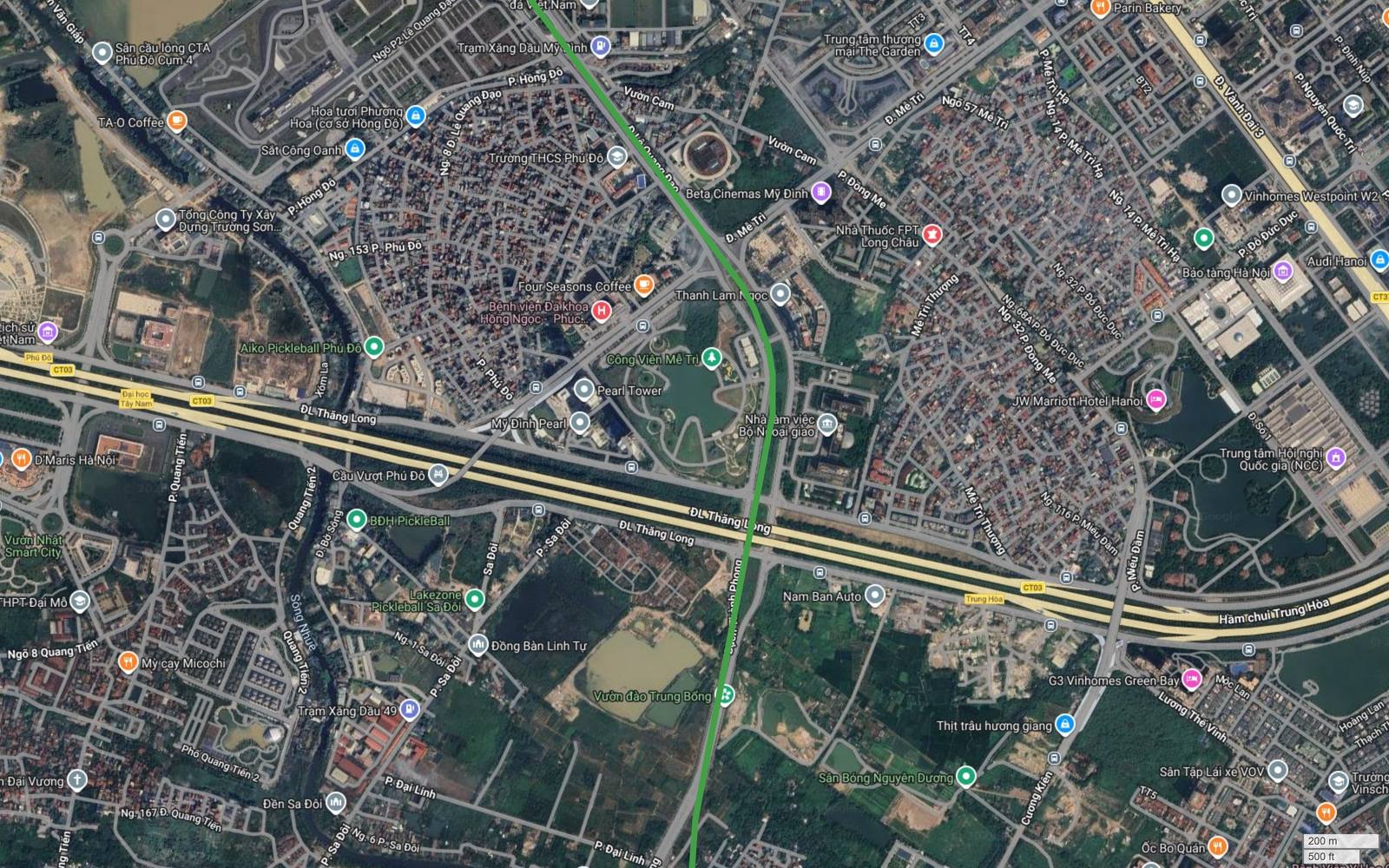

Tại điểm cắt Đại lộ Thăng Long, tín hiệu thứ ba lên tiếng mạnh. Trong khung ảnh, Đại lộ Thăng Long gồm phần cao tốc mang ký hiệu CT03 ở giữa cùng các làn gom hai bên, kèm nhãn Cầu Vượt Phú Đô ở phía tây và nhãn Hầm chui Trung Hòa ở phía đông. Hai bên trục là Trung tâm Hội nghị Quốc gia, JW Marriott Hotel Hanoi, Bảo tàng Hà Nội, Mỹ Đình Pearl, Pearl Tower, Công viên Mễ Trì. Không gian trên cao và không gian ngầm nông đều đã bị chiếm một phần.
Đánh giá của người viết: đây là điểm mà tuyến gần như buộc phải chuyển cao độ, và hướng chuyển hợp lý nhất là xuống ngầm sâu để đi dưới cả hầm chui hiện hữu. Nếu vậy, điểm hạ ngầm sẽ nằm đâu đó trên trục Lê Quang Đạo, phía bắc đại lộ, và cả cung tiếp theo sẽ nằm dưới lòng đất.
Cung 3: Trung Văn, Đại Mỗ và Hà Đông, đoạn ngầm bắt buộc dài nhất

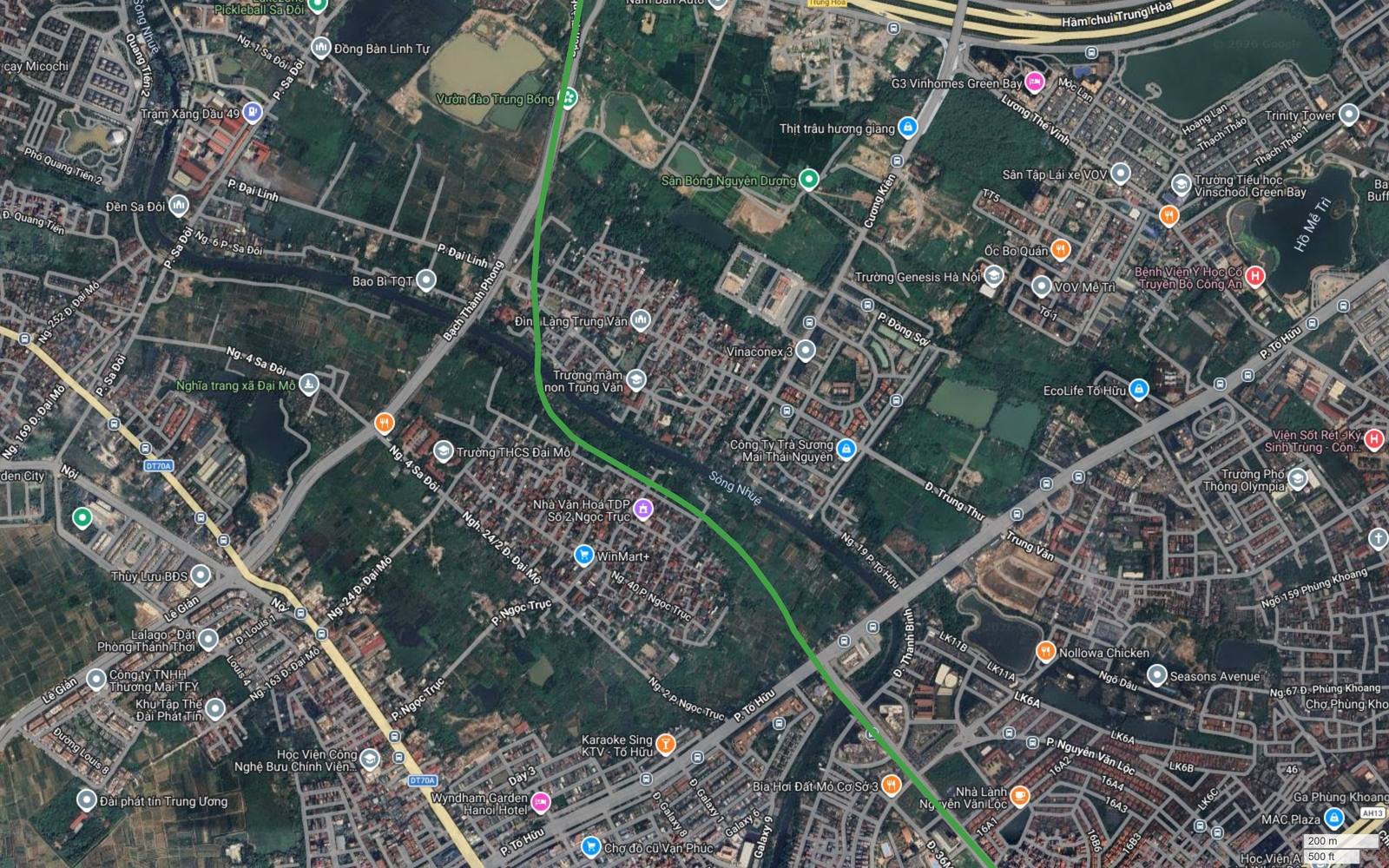

Khung ảnh này là ví dụ điển hình nhất trên toàn tuyến cho tín hiệu thứ nhất ở trạng thái xấu. Hãy nhìn kỹ đường đi của vạch xanh: nó đi từ bắc xuống, xuyên qua giữa khu dân cư Trung Văn, đi cạnh Đình Làng Trung Văn và Trường mầm non Trung Văn, cắt sông Nhuệ, xuyên tiếp qua khu Ngọc Trục với nhà cửa san sát, rồi băng qua trục Tố Hữu ở đoạn gần Seasons Avenue. Trên toàn bộ hành trình đó, không có đoạn nào tim tuyến trùng với một con đường lớn.
Với hiện trạng như vậy, dựng một hàng trụ cầu cạn đồng nghĩa phá bỏ một dải nhà rộng ít nhất hai mươi mét chạy suốt vài km qua khu dân cư đã ổn định. Chi phí và thời gian giải phóng mặt bằng cho một dải như thế thường vượt xa chênh lệch chi phí xây dựng giữa ngầm và nổi.

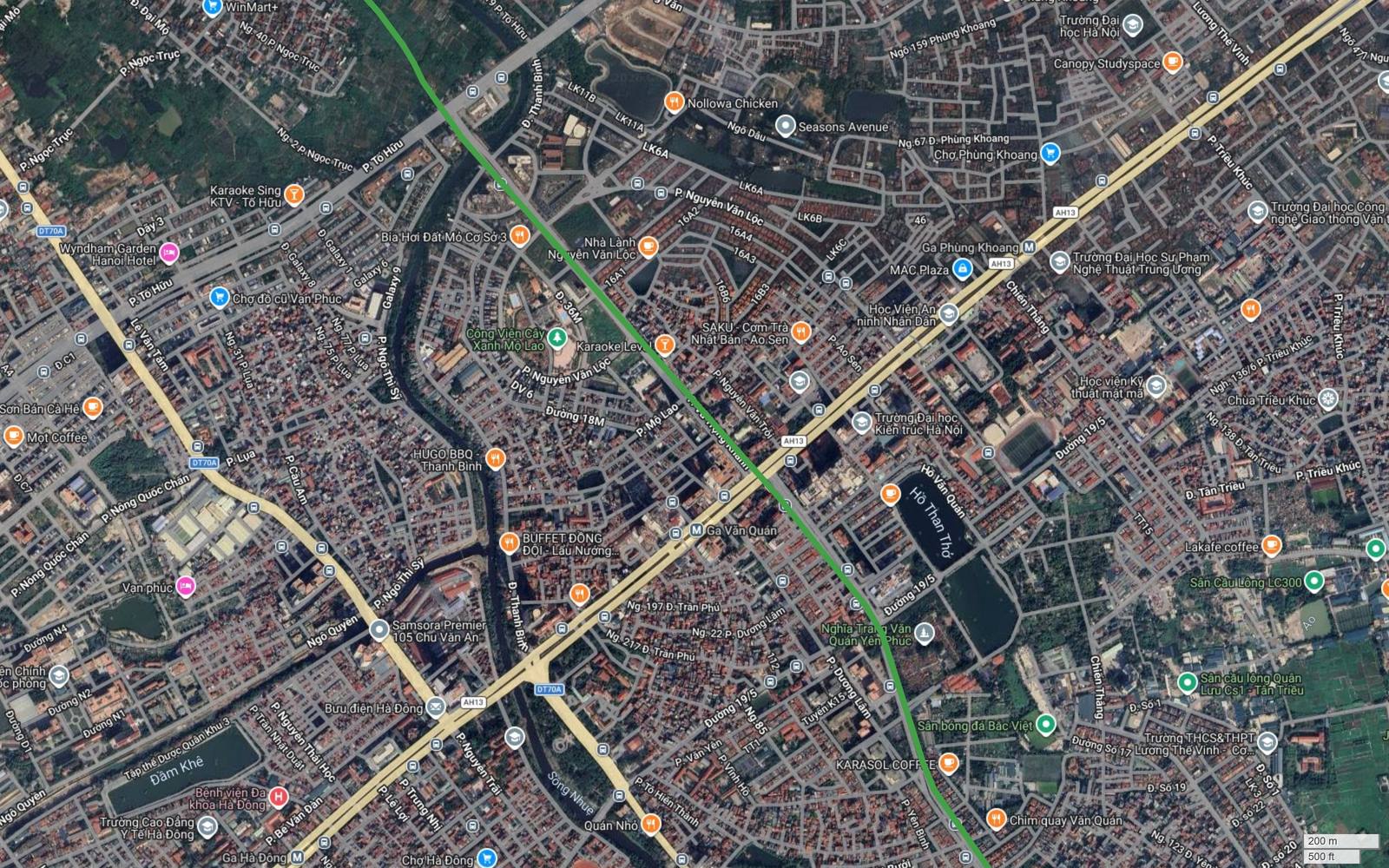

Đến Hà Đông, cả bốn tín hiệu đều chỉ về một hướng. Tim tuyến vẫn cắt chéo ô phố. Mật độ xây dựng thuộc loại cao nhất trên toàn vòng, mái nhà kín đặc quanh Hồ Văn Quán, Hồ Thẩm Thở, Học viện An ninh Nhân dân, Đại học Kiến trúc Hà Nội. Và quan trọng nhất, trục Nguyễn Trãi – Trần Phú mang ký hiệu AH13 mà tuyến phải cắt qua chính là nơi tuyến 2A Cát Linh – Hà Đông đang chạy trên cao, với hai nhà ga hiện hữu là Ga Phùng Khoang và Ga Văn Quán nằm hai bên điểm cắt.
Đánh giá của người viết: cung Trung Văn – Đại Mỗ – Văn Quán là đoạn có xác suất đi ngầm cao nhất trên toàn tuyến. Nếu phải chọn một đoạn duy nhất để khẳng định gần như chắc chắn là hầm, người viết chọn đoạn này.

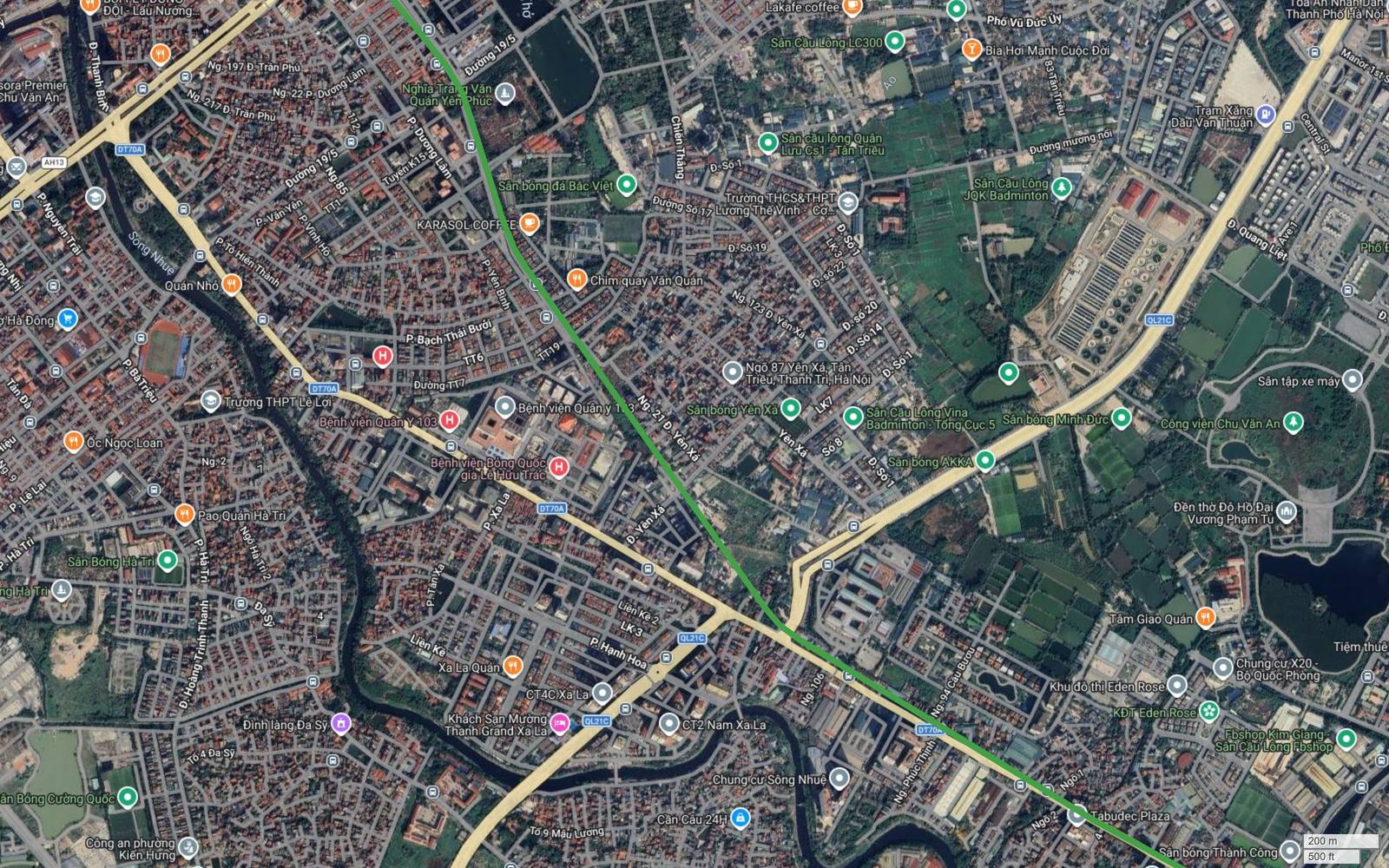

Đoạn tiếp theo qua Yên Xá, Tân Triều và Xa La giữ nguyên tính chất đó. Trong khung có Bệnh viện Quân y 103, Bệnh viện Bỏng Quốc gia Lê Hữu Trác, khu đô thị Eden Rose, chung cư Sông Nhuệ, CT4C Xa La, CT2 Nam Xa La, Khách sạn Mường Thanh Grand Xa La, Tabudec Plaza. Vạch xanh tiếp tục đi chéo. Người viết đánh giá đoạn ngầm nhiều khả năng kéo dài liên tục từ khoảng Đại lộ Thăng Long tới quá nút Quốc lộ 21C, tức chừng năm tới sáu km liền mạch.
Cung 4: Văn Điển và Ngọc Hồi, quay lại phương án trên cao

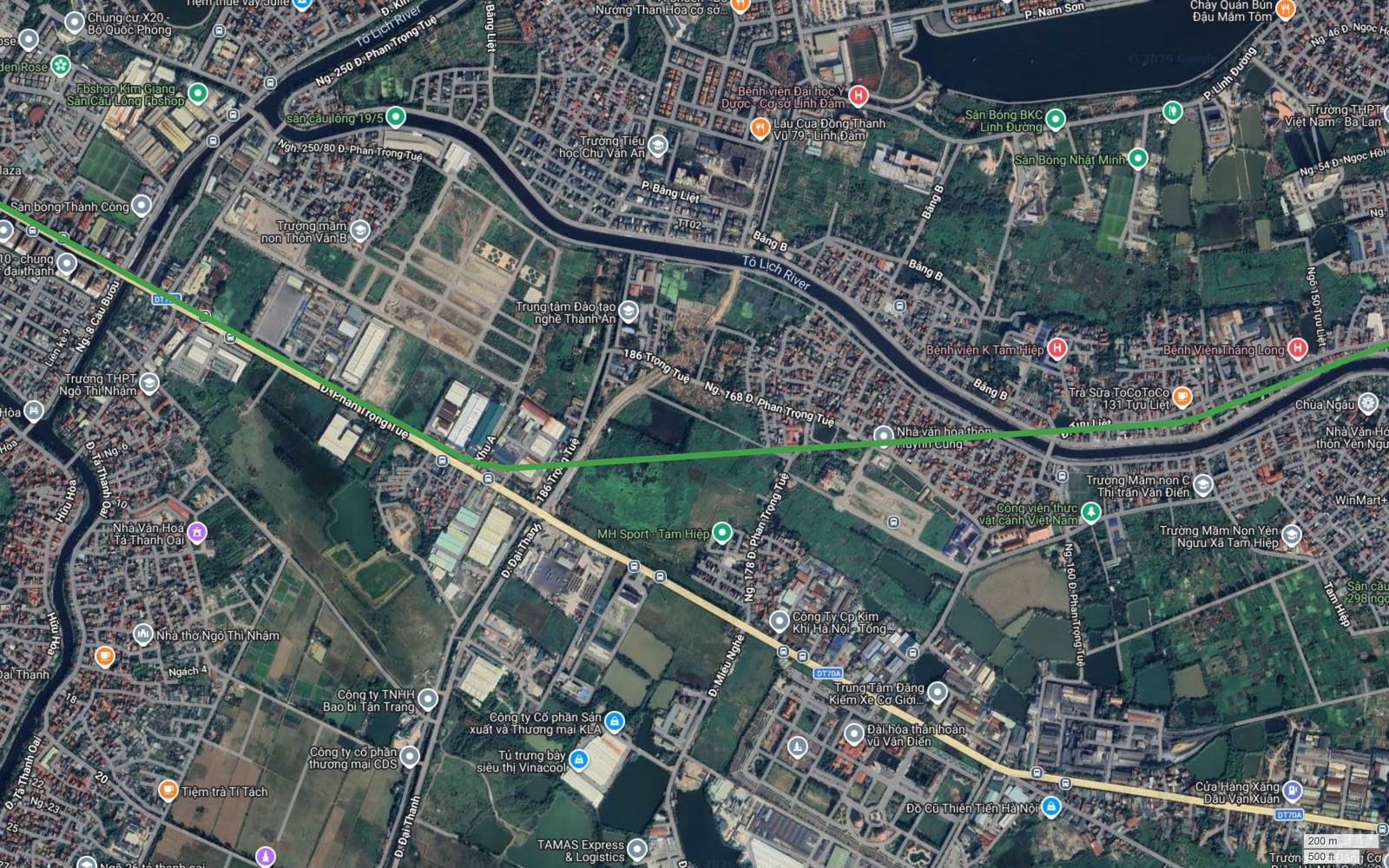

Sang địa bàn Thanh Trì, mọi tín hiệu đảo chiều. Khung ảnh cho thấy hành lang đi trong vùng có nhiều nhà xưởng mái tôn, kho bãi, ruộng và ao xen kẽ khu dân cư thưa hơn hẳn. Trong tầm nhìn có Bệnh viện K Tam Hiệp, Bệnh viện Thăng Long, Chùa Ngâu, Công viên thực vật cảnh Việt Nam, khu vực Văn Điển với Trung tâm Đăng kiểm và Đài hóa thân hoàn vũ. Trước đó, ở đoạn Đại Thanh và Tả Thanh Oai, tuyến bám khá sát trục Phan Trọng Tuệ. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.
Đánh giá của người viết: cung này quay lại cầu cạn. Đất kho xưởng dễ thu hồi hơn đất ở nhiều lần, mặt bằng rộng, và tuyến có sẵn trục đường để bám. Đây cũng là cung mà chi phí trên mỗi km thấp trở lại sau khi vừa trải qua đoạn đắt nhất.
Cung 5: Yên Sở, cầu cạn là lựa chọn duy nhất

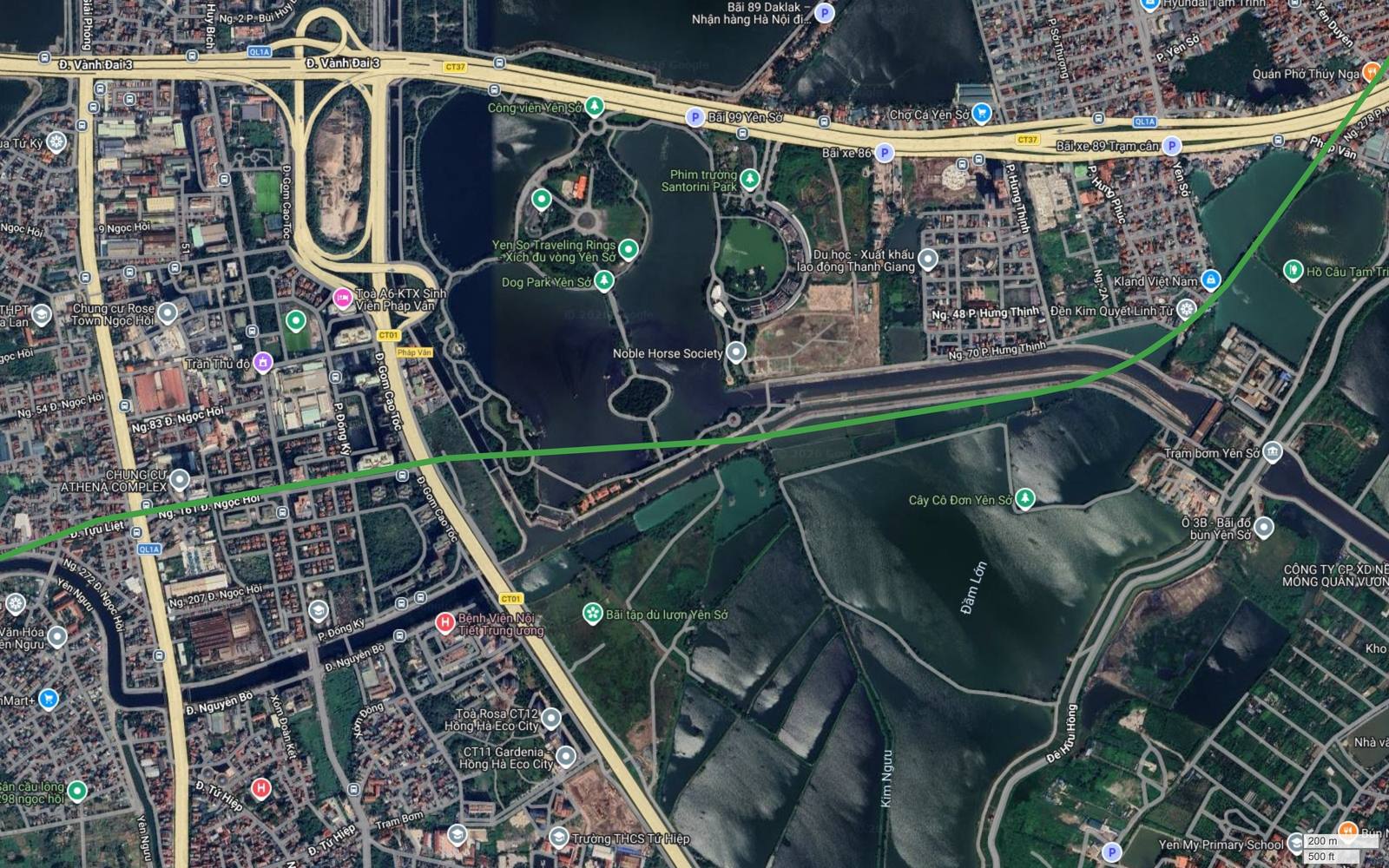

Đây là cung mà tín hiệu thứ tư quyết định tất cả. Khung ảnh cho thấy hành lang cắt qua vùng nước của Công viên Yên Sở, dải đất ngập mang nhãn Đầm Lớn, đi cạnh Trạm bơm Yên Sở và cắt sông Kim Ngưu. Nền ở đây là bùn yếu dày, mực nước dao động theo mùa lũ và theo chế độ bơm tiêu. Phương án ngầm nông bị loại vì áp lực nước và vì rủi ro cho hệ thống tiêu thoát; phương án đắp nền bị loại vì làm giảm dung tích điều hòa.
Đánh giá của người viết: chạy trên cầu cạn với nhịp lớn và số trụ tối thiểu, móng cọc khoan nhồi sâu. Đây là đoạn mà hình thức kết cấu có thể dự đoán với độ tin cậy cao nhất trên toàn tuyến, dù dữ liệu gốc không nói gì.
Cung 6: Hoàng Mai ven đê, đoạn ngầm thứ hai

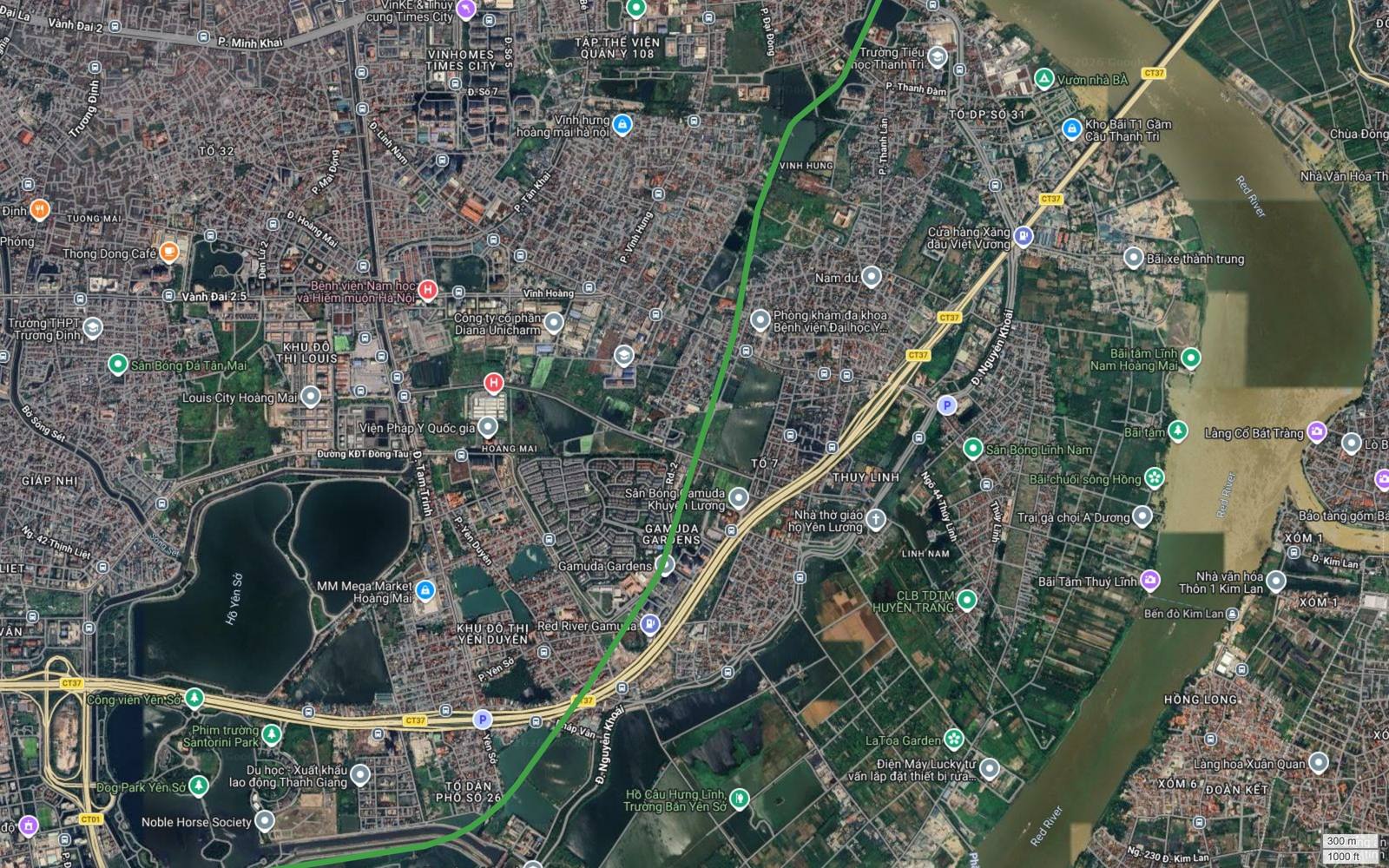

Sau khi vượt Vành đai 3, tuyến leo dọc bờ hữu sông Hồng qua Yên Duyên, Lĩnh Nam, Thúy Lĩnh. Khung ảnh dùng thang 300 mét và cho thấy một dải đô thị hình thành lâu năm, mật độ dày, đường ngang chỉ rộng vài mét. Trong tầm nhìn có Vinhomes Times City ở phía tây, Gamuda Gardens, khu đô thị Yên Duyên, hồ Yên Sở, và bên kia sông là Làng cổ Bát Tràng.

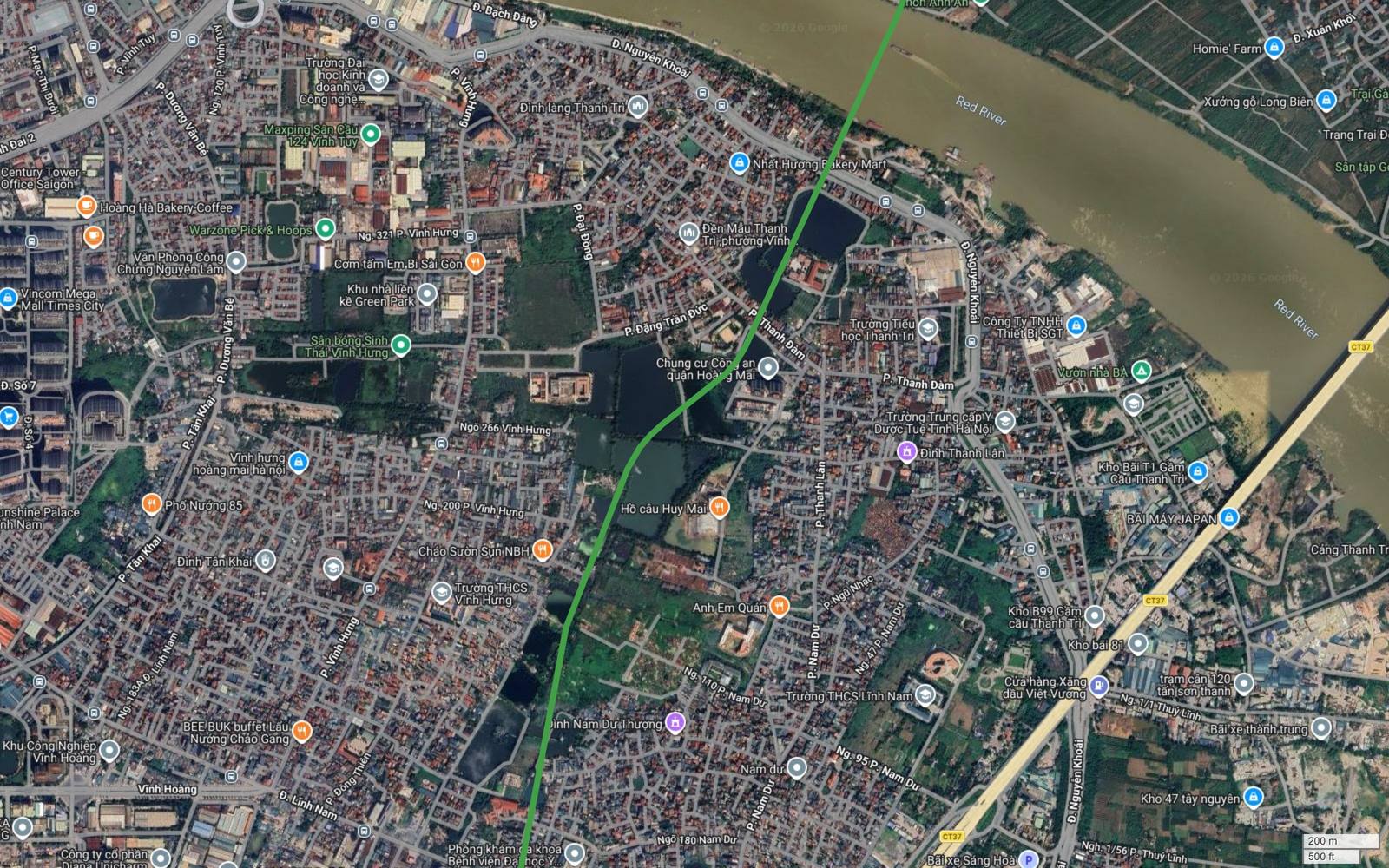

Khung tiếp theo cho thấy hành lang len giữa lưới ngõ Vĩnh Hưng, đi qua khu vực Đình làng Thanh Trì và Đền Mẫu Thanh Trì, chung cư Công an quận Hoàng Mai, rồi tiến ra mép nước. Đây là dạng đô thị tự phát điển hình của vành đai trong: hàng nghìn thửa nhỏ, ngõ ngoằn ngoèo, mật độ xây dựng gần như tối đa.
Đánh giá của người viết: cung Vĩnh Hưng – Thanh Trì có xác suất đi ngầm cao, ước chừng hai tới ba km. Điểm chuyển từ ngầm lên cao sẽ nằm ở đâu đó gần đê hữu Hồng, vì sau khi qua đê thì tuyến bắt buộc phải lên cầu để vượt sông.
Cung 7: hai lần vượt sông và các vùng bãi, chắc chắn trên cao

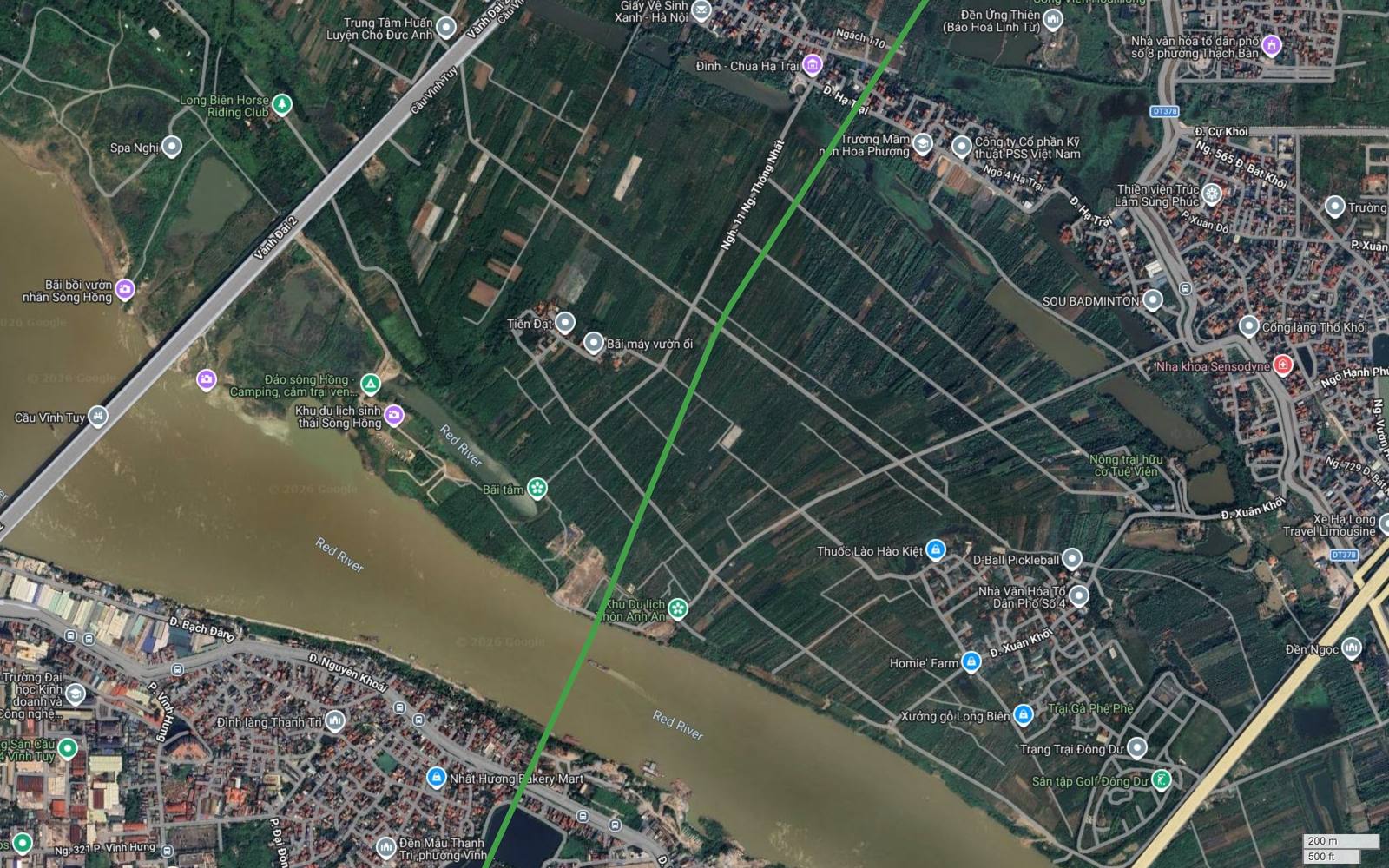

Đoạn vượt sông Hồng lần thứ nhất và toàn bộ vùng bãi bồi phía Cự Khối là ví dụ kinh điển cho quy tắc rằng đất càng trống thì càng chắc chắn đi trên cao. Trong khung ảnh, phía tả ngạn là các luống canh tác trải rộng với nhãn Bãi bồi vườn nhãn Sông Hồng, Khu du lịch sinh thái Sông Hồng, Bãi máy vườn ổi. Toàn bộ vùng này ngập vào mùa lũ, nên không có phương án nào ngoài cầu cạn với đáy dầm trên mực nước thiết kế.

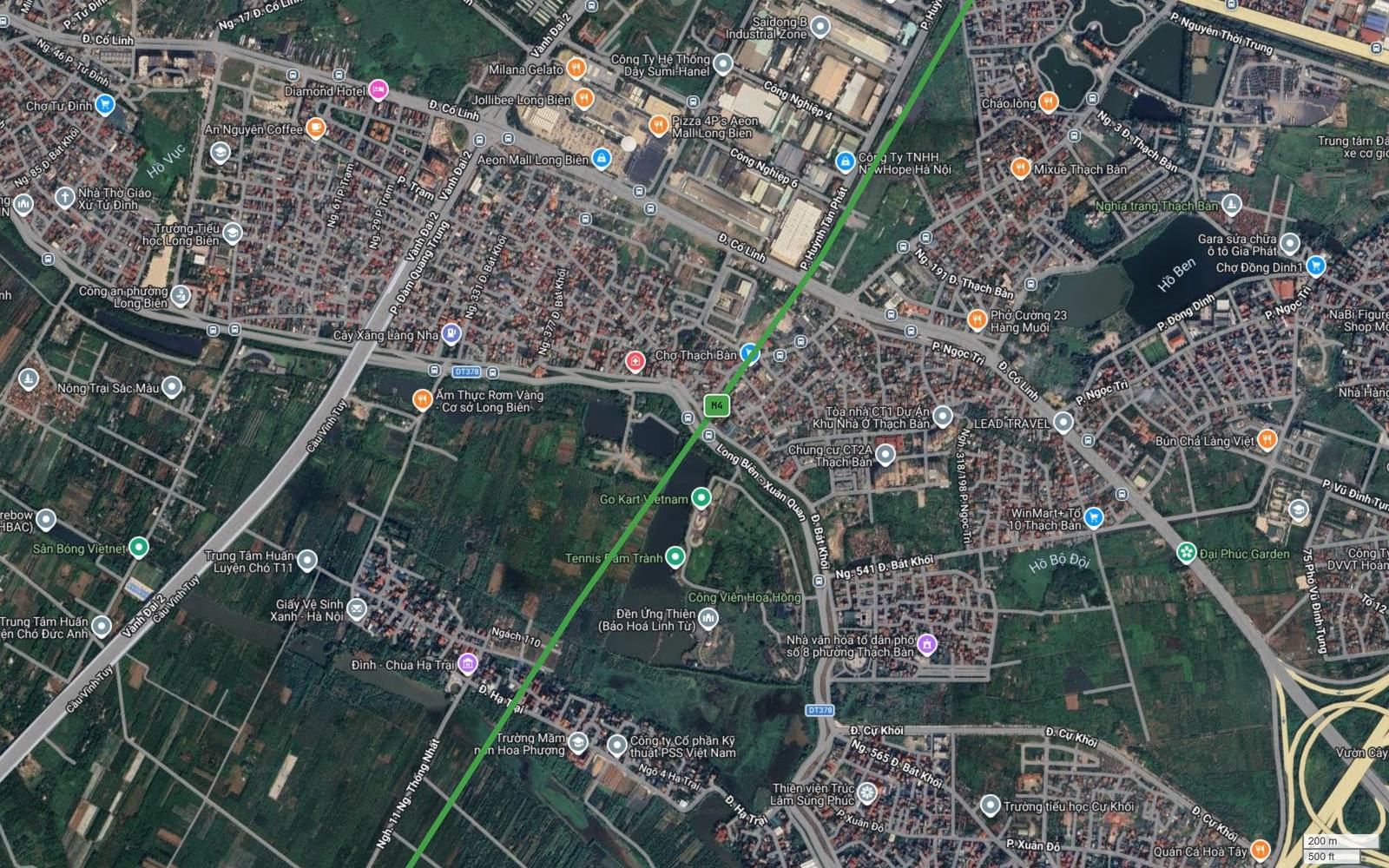

Lên bờ ở Thạch Bàn, tình hình dễ chịu hơn hẳn cung Hoàng Mai bên kia sông. Khung ảnh cho thấy khu dân cư Thạch Bàn với nhà cửa thưa hơn, xen kẽ hồ Bến, Công viên Hoa Hồng, Go Kart Vietnam, Đại Phúc Garden, và Aeon Mall Long Biên ở phía tây. Đây cũng là khung duy nhất trong bộ ảnh có nhãn định danh M4 hiện ngay trên tim tuyến.
Đánh giá của người viết: cung Thạch Bàn làm cầu cạn được, nhất là nếu tuyến bám theo trục đường Long Biên – Xuân Quan hoặc trục Bát Khối.
Cung 8: Sài Đồng và Việt Hưng, trên cao dọc trục lớn

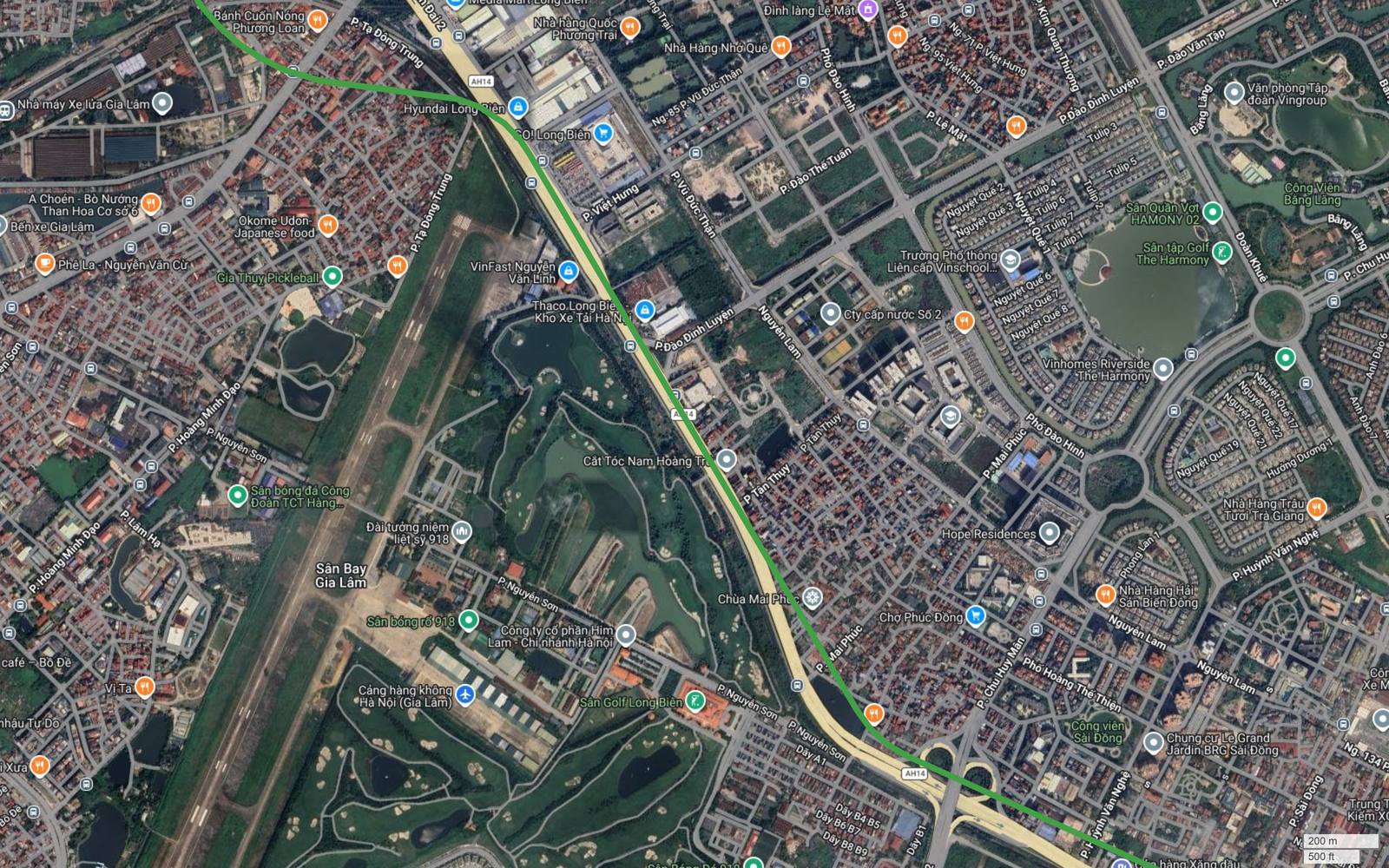

Từ nút Sài Đồng lên tới Việt Hưng, vạch xanh bám sát trục Nguyễn Văn Linh mang ký hiệu AH14. Bên tây là dải sân bay Gia Lâm với đường băng và sân golf Long Biên, bên đông là Vinhomes Riverside The Harmony, Hope Residences, Chùa Mai Phúc, Chợ Phúc Đồng. Tín hiệu 1 cho kết quả tốt nhất có thể: tuyến bám đường, đường rất rộng, một bên gần như không có công trình dân cư. Theo trục kết nối về phía đông, khu đô thị Forestia Park tại Phố Nối, Hưng Yên cũng là một điểm nhấn mới của Vùng Thủ đô.
Đánh giá của người viết: cung này chắc chắn làm được cầu cạn, và cũng là nơi có thể bố trí ga trên cao với chi phí thấp.
Cung 9: Gia Lâm và Ngọc Thụy, đoạn ngầm thứ ba

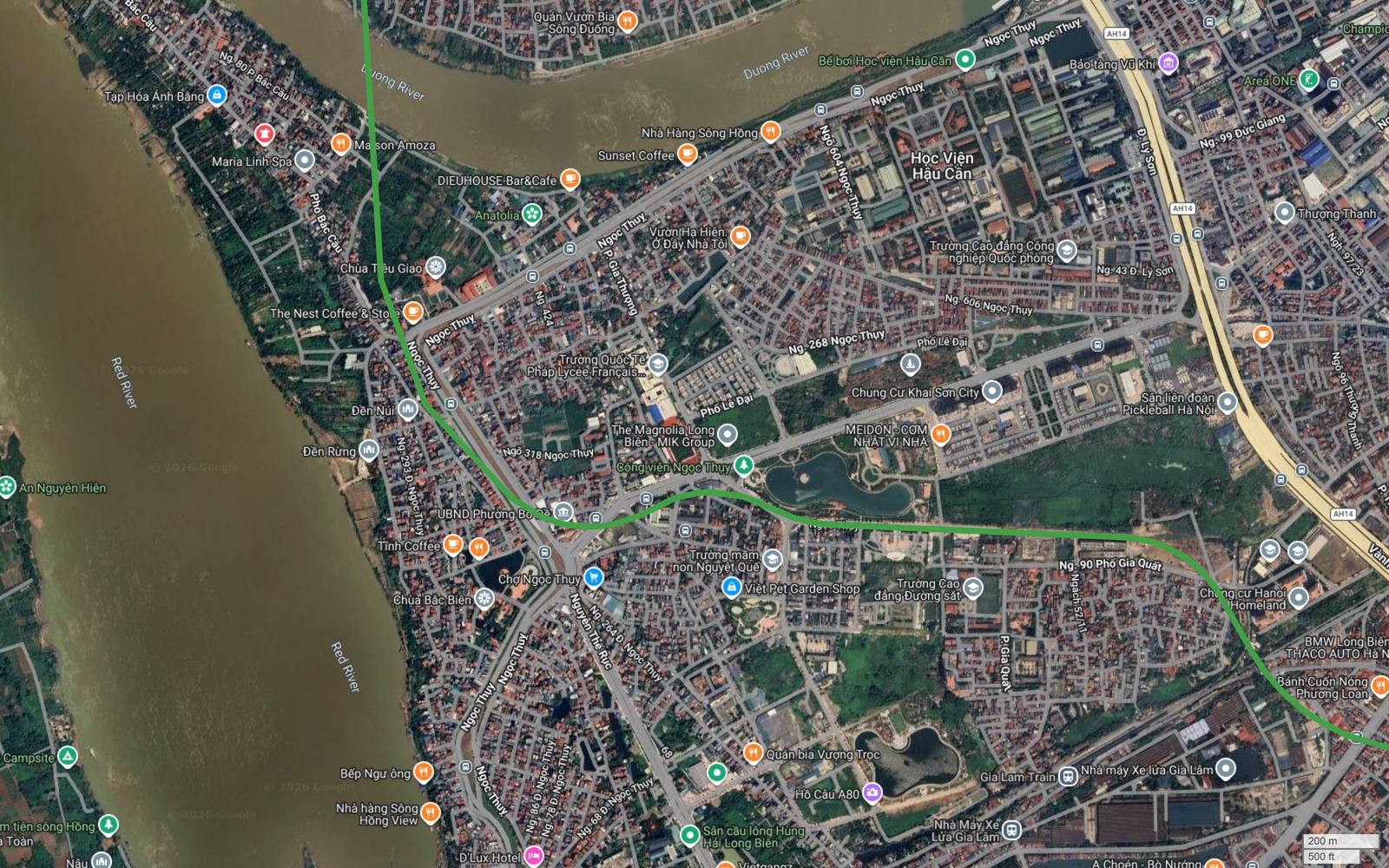

Sau khi cắt Vành đai 2 và băng qua tổ hợp đường sắt Gia Lâm, tuyến đi vào một trong những cung có địa hình bó hẹp nhất. Dải đất Ngọc Thụy – Bồ Đề – Bắc Biên nằm kẹp giữa sông Hồng và sông Đuống, bề ngang chỉ một tới hai km, nhưng trên đó là chợ Ngọc Thụy, Chùa Bắc Biên, Đền Núi, Đền Rừng, Học viện Hậu Cần, Trường Quốc tế Pháp Lycée Français, chung cư Khai Sơn City, The Magnolia Long Biên, Công viên Ngọc Thụy. Vạch xanh len theo trục Ngọc Thụy rồi bẻ lên bắc.
Đánh giá của người viết: đoạn qua bãi ray Gia Lâm và đoạn qua Ngọc Thụy có xác suất đi ngầm cao, ước chừng hai km. Riêng đoạn qua bãi ray, đi ngầm gần như là cách duy nhất để không phải phong tỏa hoạt động đường sắt trong nhiều tháng.
Cung 10: Đông Hội và Xuân Canh, chuyển sang hành lang rộng

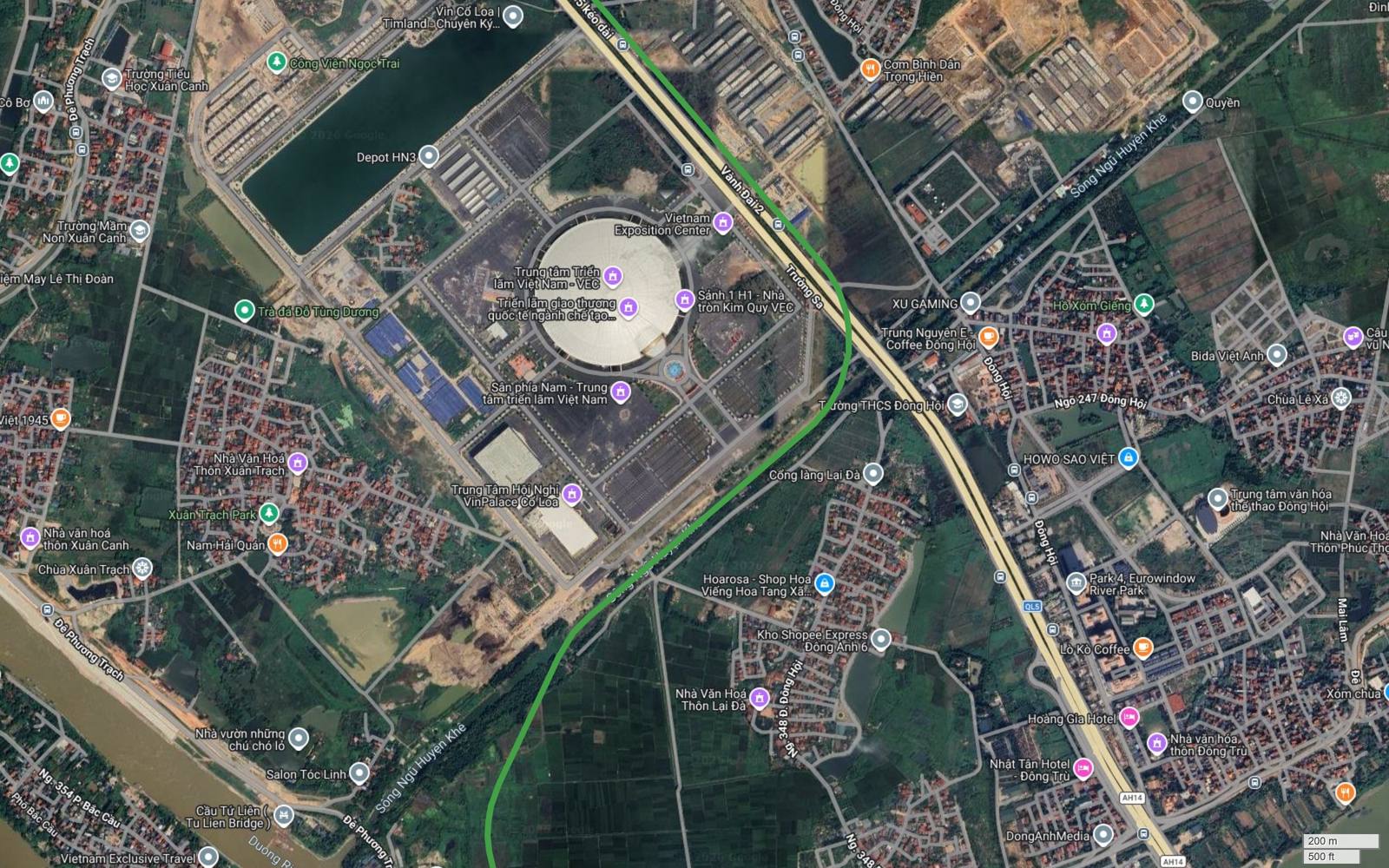

Qua sông Đuống, tuyến bước vào vùng đang được quy hoạch lại từ đầu. Khung ảnh cho thấy tổ hợp Trung tâm Triển lãm Việt Nam với nhà tròn Kim Quy, Trung Tâm Hội Nghị VinPalace Cổ Loa, các lô đất còn để trống, đường mới mở rộng rãi, cùng nhãn Depot HN3 là depot của một tuyến khác. Vành đai 2 mang tên đường Trường Sa chạy chéo qua khung.
Đánh giá của người viết: từ đây trở đi, phương án trên cao chiếm ưu thế tuyệt đối và giữ nguyên như vậy trong suốt hơn hai mươi km tiếp theo.

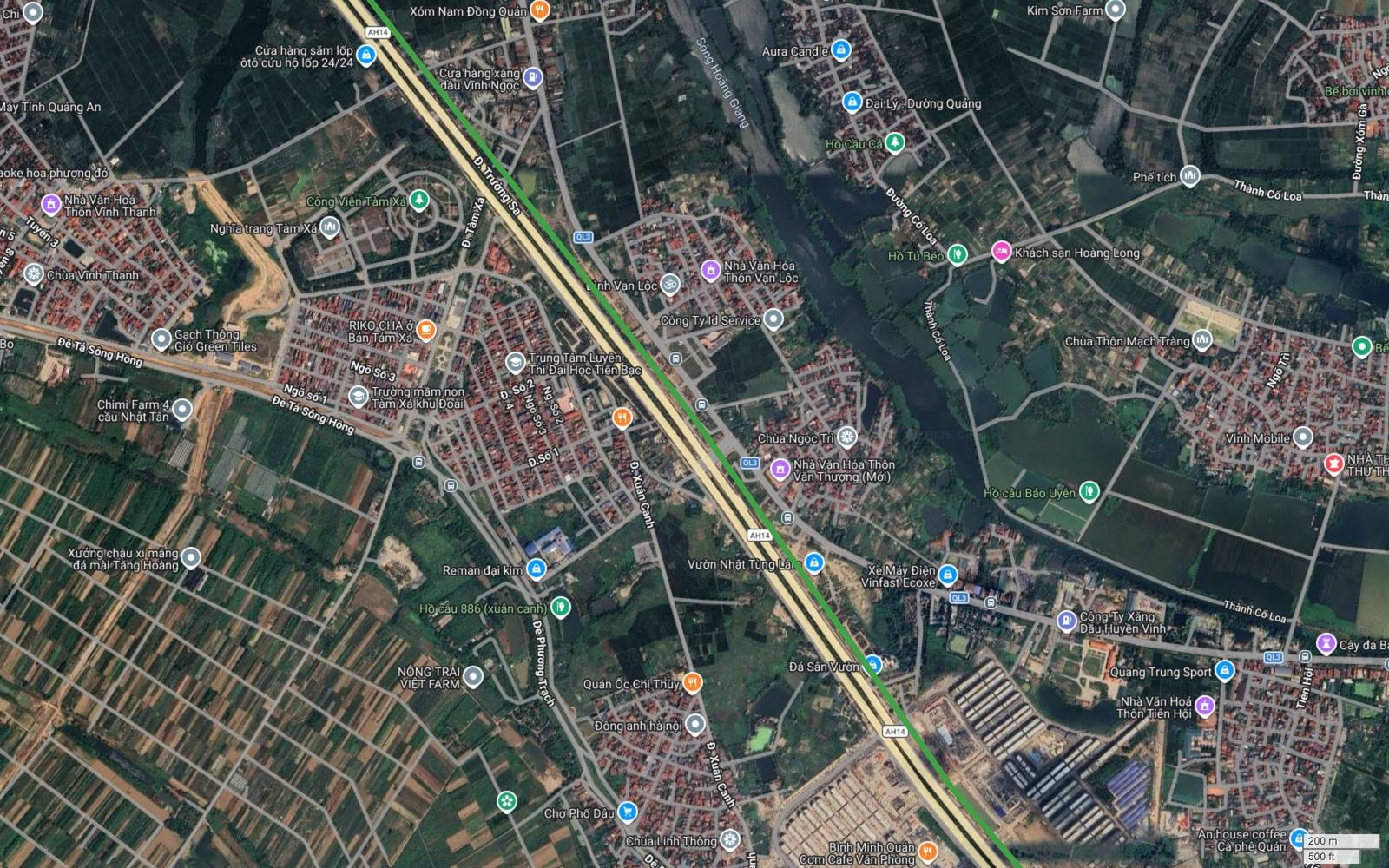

Khung này minh họa rõ trạng thái lý tưởng: vạch xanh chạy song song sát trục đường Trường Sa mang ký hiệu AH14 và QL3, một bên là dải làng cũ Vạn Lộc, Vĩnh Thanh, Chùa Ngọc Trì, một bên là ruộng và vùng bãi đê tả sông Hồng. Hàng trụ cầu cạn ở đây chỉ cần đặt vào dải phân cách hoặc mép đường, hầu như không phải thu hồi đất ở.
Cung 11: trục Hoàng Sa và Kim Nỗ, đoạn dễ nhất toàn tuyến

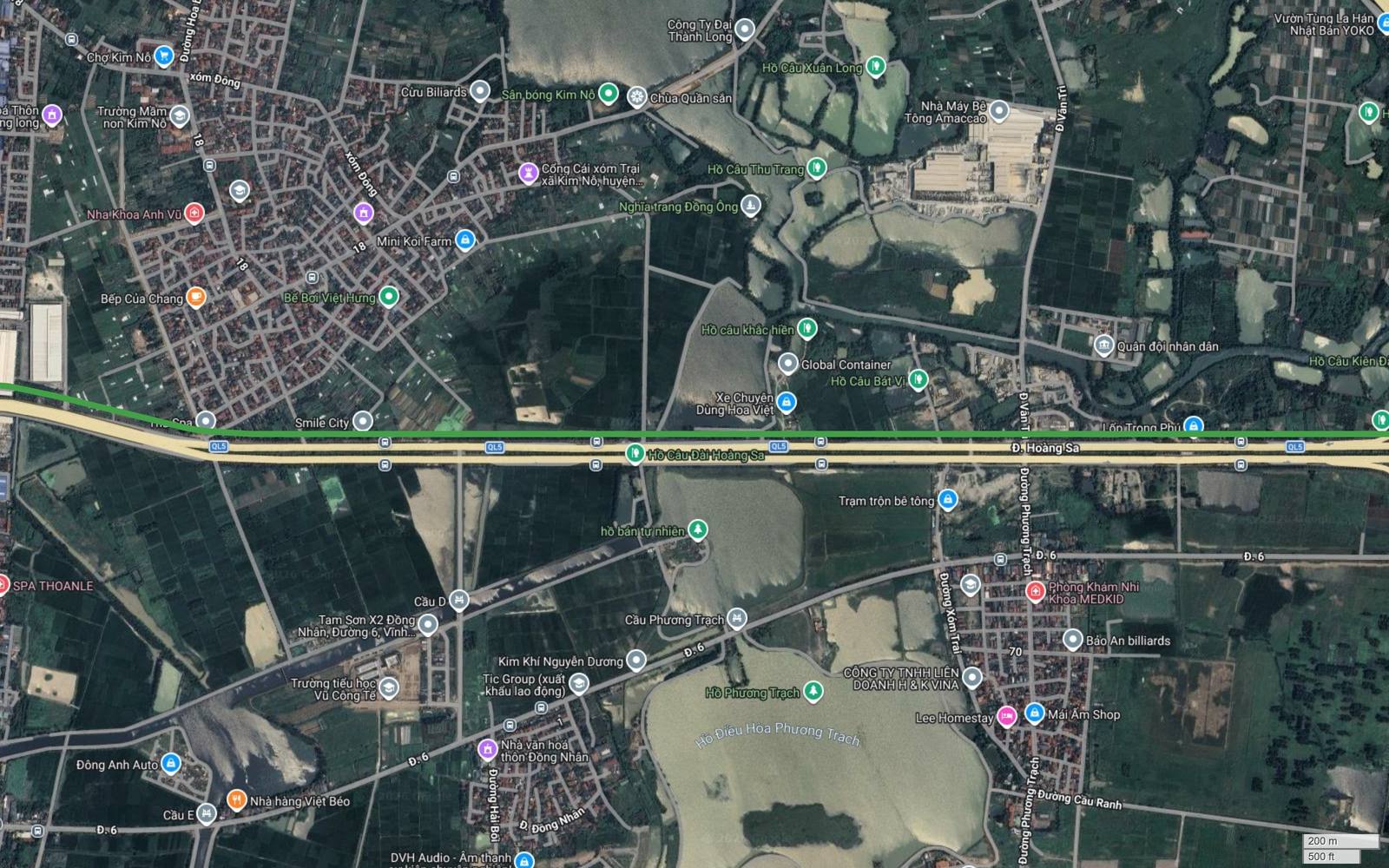

Nếu phải chỉ ra đoạn dễ thi công nhất trên toàn tuyến, người viết chọn đoạn này. Khung ảnh cho thấy vạch xanh chạy thẳng như kẻ chỉ dọc mép bắc trục Hoàng Sa mang ký hiệu QL5. Hai bên chủ yếu là ruộng, ao, hồ câu và các cụm dân cư nông thôn bám lẻ tẻ như Chợ Kim Nỗ, Bể Bơi Việt Hưng, Chùa Quán sản, Nghĩa trang Đồng Ông. Phía nam trục là Hồ Điều Hòa Phương Trạch với mặt nước rộng.
Đánh giá của người viết: cầu cạn chạy dọc hành lang đường bộ, gần như không có xung đột. Cự ly ga ở đây cũng nên giãn ra tối đa vì không có nguồn khách nền.

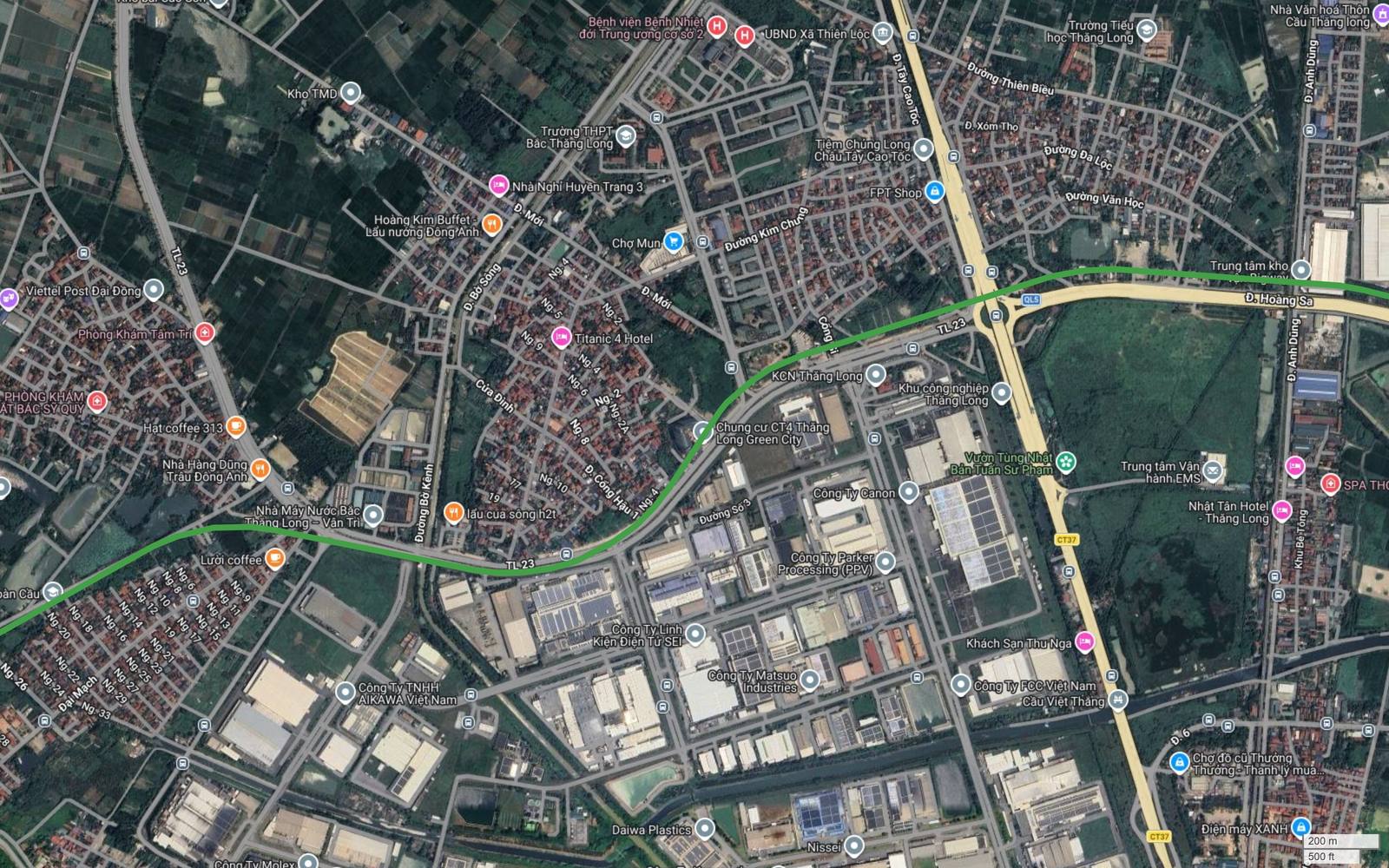

Đoạn ôm rìa Khu công nghiệp Thăng Long giữ nguyên ưu thế đó. Trong khung có Nhà máy Nước Bắc Thăng Long – Vân Trì, các nhà máy Canon, Parker Processing, Linh Kiện Điện Tử SEI, Matsuo Industries, Daiwa Plastics, cùng khu dân cư Kim Chung và Đại Đồng, chợ Mun, Trường THPT Bắc Thăng Long. Đất công nghiệp có ranh giới pháp lý rõ ràng, đàm phán với một chủ thể dễ hơn nhiều so với hàng trăm hộ dân.
Cung 12: Đại Mạch, vượt sông Hồng lần hai và Thượng Cát

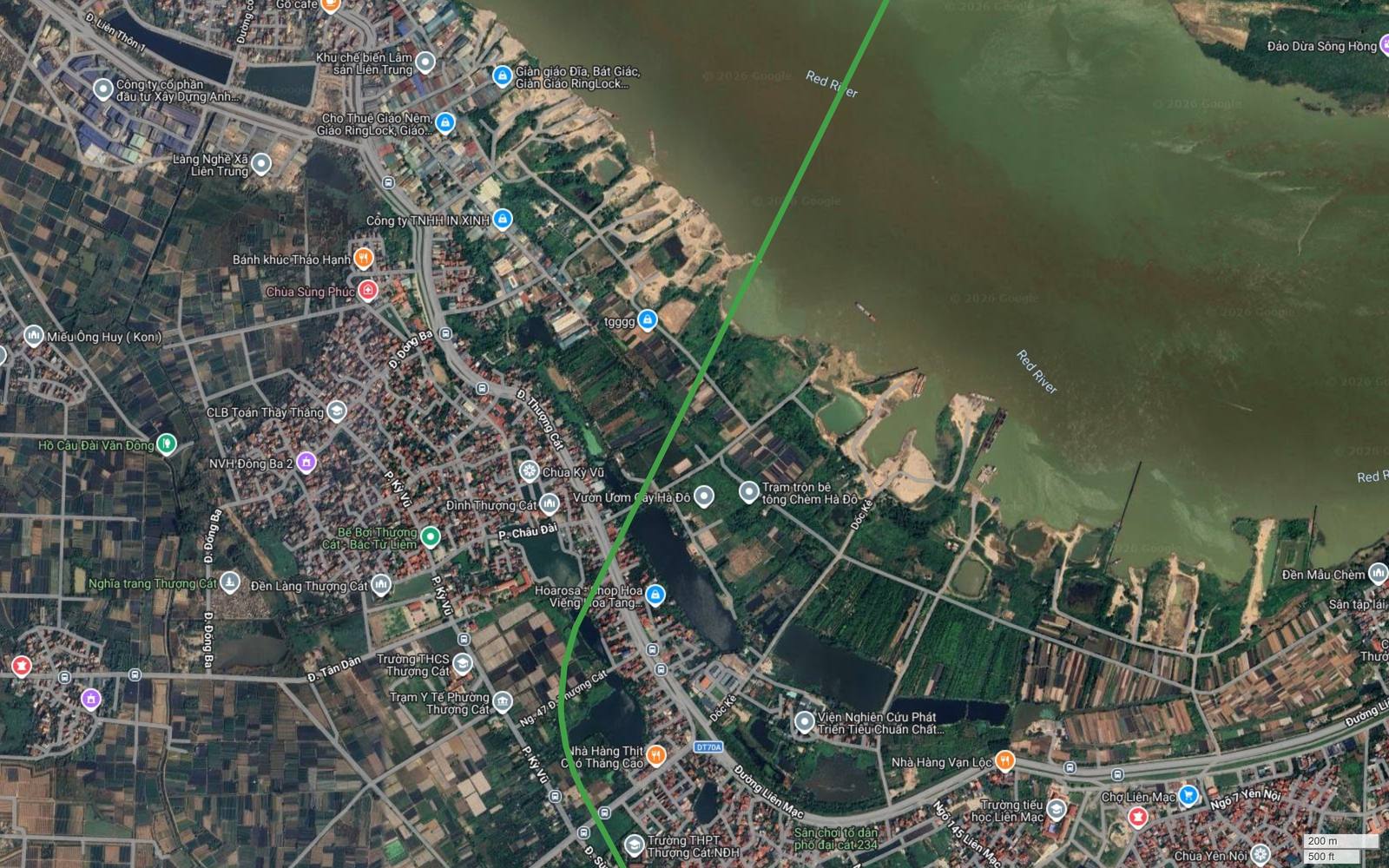

Sau lần vượt sông Hồng thứ hai, tuyến đổ bộ vào làng cổ Thượng Cát thuộc Bắc Từ Liêm. Khung ảnh cho thấy Chùa Sùng Phúc, Đình Thượng Cát, Chùa Kỳ Vũ, Đền Làng Thượng Cát, Trường THPT Thượng Cát, xen kẽ Vườn Ươm Cây Hà Đô và các thửa canh tác. Vạch xanh đi lách giữa các cụm công trình chứ không xuyên qua giữa làng.
Đánh giá của người viết: đoạn qua sông và qua bãi chắc chắn trên cao. Đoạn qua làng Thượng Cát có thể giữ nguyên trên cao nếu nắn được tuyến lách qua khoảng trống, đây là đoạn cần khảo sát kỹ nhất ở cung này vì di dời công trình tín ngưỡng là việc gần như không làm được.

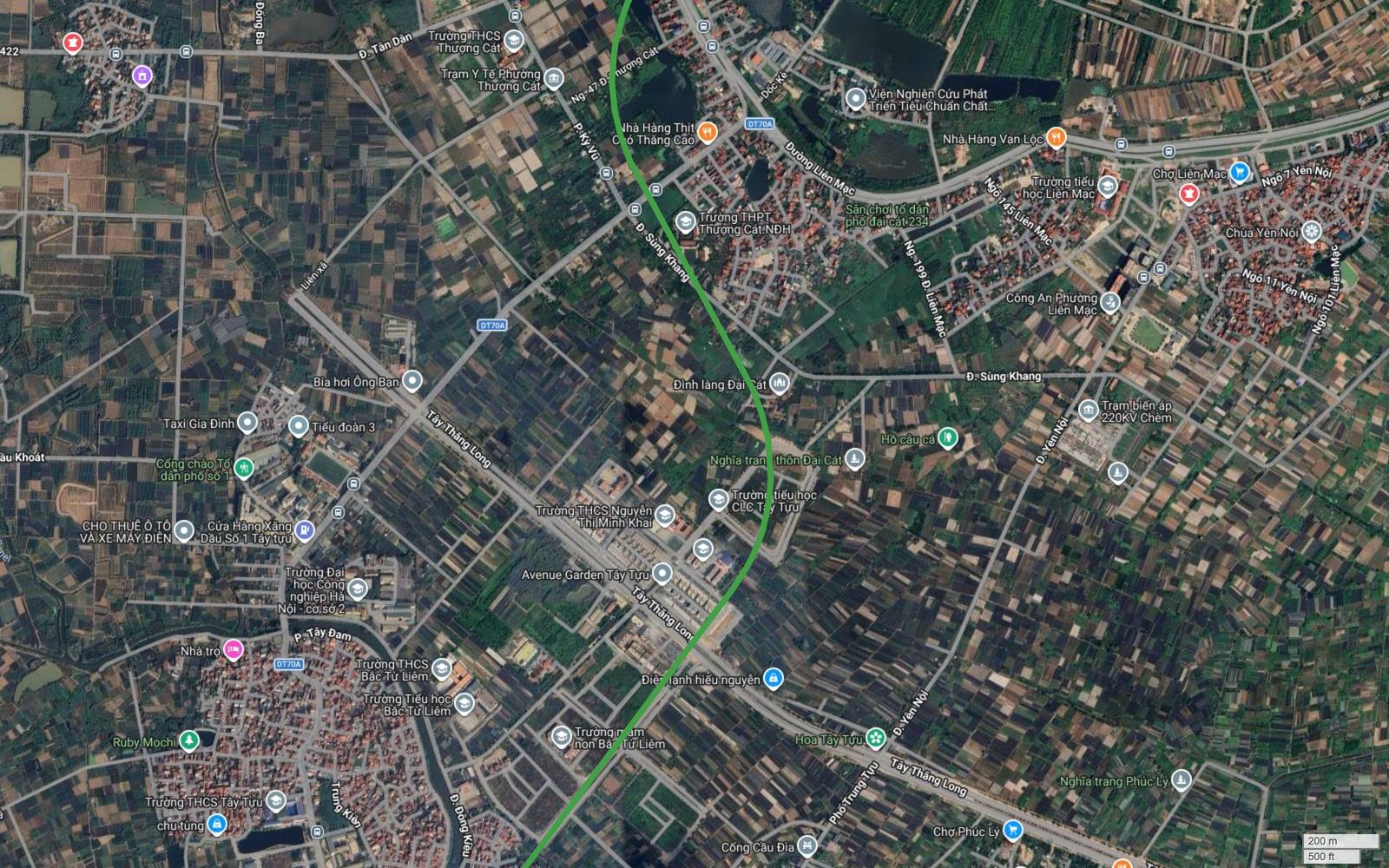

Khung cuối cùng đưa tuyến trở lại Tây Tựu, khép trọn vòng 62,3 km. Trong khung có Đình làng Đại Cát, Nghĩa trang thôn Đại Cát, Trường tiểu học chất lượng cao Tây Tựu, Trường THCS Nguyễn Thị Minh Khai, Avenue Garden Tây Tựu, trục Tây Thăng Long và Trạm biến áp 220KV Chèm. Đất hai bên vẫn còn nhiều khoảng trống. Điểm khép vòng vì thế là một trong những chỗ dễ thi công nhất, một nghịch lý thú vị: chỗ mà bản đồ đánh dấu là Km 0 lại là chỗ ít thách thức nhất.
Bảng tổng hợp: ước tính tỷ lệ ngầm và trên cao theo từng cung
Gộp toàn bộ đánh giá lại, đây là bức tranh tổng thể theo ước tính của người viết. Xin nhắc lần cuối rằng bảng này không phải phân định kỹ thuật, nó là kết quả đọc ảnh.
| Cung | Khung ảnh | Dài ước tính | Hình thức nghiêng về | Phần ngầm ước tính |
|---|---|---|---|---|
| Tây Tựu – Nhổn – Xuân Phương | 01–04 | khoảng 7,1 km | Trên cao | 0 – 1 km |
| Mỹ Đình – Mễ Trì | 05–06 | khoảng 3,6 km | Hỗn hợp | 1 – 2 km |
| Trung Văn – Hà Đông – Xa La | 07–09 | khoảng 5,3 km | Ngầm | 4 – 5 km |
| Thanh Trì – Văn Điển – Ngọc Hồi | 10–12 | khoảng 5,3 km | Trên cao | 0 km |
| Yên Sở | 13–14 | khoảng 3,6 km | Trên cao bắt buộc | 0 km |
| Hoàng Mai ven đê | 15–16 | khoảng 3,6 km | Ngầm | 2 – 3 km |
| Vượt sông Hồng – Thạch Bàn | 17–18 | khoảng 3,6 km | Trên cao bắt buộc | 0 km |
| Sài Đồng – Việt Hưng | 19–20 | khoảng 3,6 km | Trên cao | 0 km |
| Gia Lâm – Ngọc Thụy | 21–22 | khoảng 3,6 km | Ngầm | 1,5 – 2,5 km |
| Sông Đuống – Đông Hội | 23–24 | khoảng 3,6 km | Trên cao | 0 km |
| Xuân Canh – Tàm Xá – Vĩnh Ngọc | 25–27 | khoảng 5,3 km | Trên cao | 0 km |
| Hoàng Sa – Kim Nỗ – KCN Thăng Long | 28–31 | khoảng 7,1 km | Trên cao | 0 km |
| Đại Mạch – vượt sông – Thượng Cát – Tây Tựu | 32–35 | khoảng 7,1 km | Trên cao | 0 km |
Cộng lại, phần đi ngầm ước tính rơi vào khoảng 9 đến 14 km, tức khoảng 14 đến 22 phần trăm chiều dài tuyến. Giá trị trung tâm của ước tính là chừng 11,5 km, tương đương 18 phần trăm. Phần còn lại, khoảng 48 đến 53 km, đi trên cao hoặc trên nền.
Vì sao tỷ lệ ngầm của tuyến vòng biến thiên mạnh hơn tuyến xuyên tâm
Đây là điểm mà bảng trên nói lên rõ nhất, và nó là đặc thù riêng của hình học vòng khép kín.
Một tuyến xuyên tâm đi từ trung tâm thành phố ra ngoại vi có tỷ lệ ngầm giảm dần đều theo một quy luật rất dễ đoán: đoạn đầu trong lõi cũ đi ngầm, đoạn giữa chuyển tiếp, đoạn cuối ở vùng ven đi trên cao. Người ta chỉ cần một điểm chuyển đổi duy nhất trên toàn tuyến.
Tuyến vòng thì khác hẳn. Nó không có khái niệm gần hay xa trung tâm, vì mọi điểm trên vòng đều cách trung tâm gần bằng nhau về mặt bán kính. Cái quyết định là hình thái đô thị tại từng điểm, và hình thái đó phân bố rất không đều quanh Hà Nội. Đọc bảng trên sẽ thấy vòng M4 phải chuyển đổi hình thức kết cấu ít nhất sáu lần: nổi ở Tây Tựu, chuyển ngầm ở Mỹ Đình, giữ ngầm qua Hà Đông, lên nổi ở Thanh Trì, giữ nổi qua Yên Sở, xuống ngầm ở Hoàng Mai, lên nổi để vượt sông, giữ nổi qua Long Biên, xuống ngầm ở Gia Lâm, rồi lên nổi và giữ nguyên suốt cung bắc.
Mỗi lần chuyển đổi như vậy đòi hỏi một đoạn dốc chuyển tiếp dài từ 400 tới 700 mét tùy độ dốc cho phép, cộng một cửa hầm hoặc một cấu trúc chuyển tiếp. Đó là chi phí ẩn mà người đọc bản đồ thường bỏ qua. Sáu lần chuyển đổi nghĩa là khoảng 3 tới 4 km chiều dài tuyến bị dùng để đổi cao độ chứ không phục vụ mục đích gì khác.
Hệ quả thứ hai của đặc thù này liên quan tới sự phân bố chi phí. Cung tây nam từ Mỹ Đình qua Hà Đông tới Hoàng Mai, dài chừng mười sáu km, chứa gần như toàn bộ phần ngầm của tuyến. Cung bắc thuộc Đông Anh, dài chừng hai mươi hai km, không có mét ngầm nào. Nếu quy đổi theo suất đầu tư thông lệ, cung tây nam tuy chỉ chiếm khoảng một phần tư chiều dài nhưng có thể ngốn tới gần một nửa tổng vốn xây dựng. Đây là con số đáng để bất kỳ ai quan tâm tới tiến độ triển khai ghi nhớ.
Ngầm hay nổi ảnh hưởng thế nào tới bất động sản hai bên
Với người quan tâm tới thị trường nhà đất, hình thức kết cấu quan trọng không kém vị trí ga. Từ kinh nghiệm quan sát các tuyến đã vận hành, có thể rút ra mấy quy luật sau.
- Đoạn ngầm tạo ra tác động tập trung. Vì hầm nằm dưới lòng đất, cảnh quan mặt phố không đổi, không có tiếng ồn, không bị che khuất tầm nhìn. Giá trị gia tăng dồn hết vào bán kính đi bộ quanh cửa ga, thường 400 tới 600 mét. Ngoài bán kính đó, tác động gần như bằng không. Người mua ở đoạn ngầm phải hỏi một câu duy nhất: cửa ga ở đâu.
- Đoạn trên cao tạo ra tác động trải rộng nhưng có hai mặt. Cầu cạn nhìn thấy được, nên nó tạo hiệu ứng nhận biết mạnh trên cả dải dài. Đổi lại, nhà sát chân cầu chịu tiếng ồn và mất tầm nhìn, thường chịu chiết khấu giá; nhà cách cầu 100 tới 300 mét lại hưởng lợi nhiều nhất. Chênh lệch giá giữa hai bên và giữa các khoảng cách khác nhau ở đoạn trên cao lớn hơn hẳn đoạn ngầm.
- Điểm chuyển đổi cao độ là vùng bất định nhất. Nơi tuyến chui từ trên cao xuống ngầm cần một đoạn dốc hở dài vài trăm mét, và đoạn dốc hở đó chiếm dụng mặt bằng rộng, gây chia cắt cục bộ. Đây là loại vị trí mà người mua nên thận trọng nhất, vì cho tới khi thiết kế kỹ thuật xong thì không ai biết chính xác đoạn dốc rơi vào thửa nào.
- Đất nông nghiệp dọc các cung chắc chắn trên cao có rủi ro pháp lý riêng. Nhiều đoạn trên cung bắc và cung bãi sông hiện là đất nông nghiệp hoặc đất ngoài đê. Việc có metro chạy qua không tự động biến chúng thành đất ở. Đây là chỗ mà nhiều người mua đón đầu mắc sai lầm đắt giá.
Những gì có thể lật ngược các đánh giá trên
Một bài phân tích trung thực cần chỉ ra chính những chỗ nó có thể sai. Đây là các yếu tố có khả năng đảo ngược nhận định trong bài.
- Địa chất thực tế. Toàn bộ phân tích trên dựa vào hình ảnh bề mặt. Nếu khảo sát địa chất phát hiện tầng cát chảy hoặc mực nước ngầm cao bất thường ở cung Hà Đông, phương án ngầm có thể bị loại bỏ dù mọi tín hiệu bề mặt đều ủng hộ nó, và tuyến buộc phải nắn ra bám đường lớn để đi trên cao.
- Quyết định nắn tuyến. Nhiều đoạn hiện cắt chéo ô phố. Nếu thiết kế kỹ thuật nắn tuyến ra bám các trục đường có sẵn, các đoạn mà bài này đánh giá là ngầm có thể chuyển thành trên cao, đổi lại tuyến dài thêm vài km.
- Ngân sách và mô hình đầu tư. Suất đầu tư một km ngầm theo thông lệ ngành thường gấp hai tới ba lần một km trên cao, và một nhà ga ngầm đắt hơn ga trên cao nhiều lần. Khi ngân sách bị siết, phương án trên cao luôn có xu hướng lấn tới, kể cả ở nơi lẽ ra nên đi ngầm.
- Tốc độ đô thị hóa các cung hiện còn trống. Cung Kim Nỗ và cung Tây Tựu hiện dễ làm cầu cạn vì đất còn trống. Nếu hai vùng này được xây kín trước khi tuyến khởi công mà không cắm chỉ giới, đánh giá trong bài sẽ lỗi thời hoàn toàn.
- Phương án bảo tồn. Ở Thượng Cát, ở Ngọc Thụy, ở Cổ Loa, mật độ di tích rất cao. Một quyết định bảo tồn có thể buộc cả đoạn dài phải chuyển xuống ngầm dù hành lang mặt đất vẫn còn.
Câu hỏi thường gặp
Metro số 4 Hà Nội đi ngầm hay đi trên cao?
Dữ liệu nguồn không phân định điều này. Hồ sơ chỉ có tim tuyến dưới dạng một vạch màu xanh lá, không chứa bất kỳ thông tin nào về cao độ hay hình thức kết cấu. Toàn bộ đánh giá trong bài là suy luận của người viết dựa trên bề rộng hành lang và mật độ xây dựng đọc từ ảnh vệ tinh.
Đoạn nào của metro số 4 buộc phải đi ngầm?
Theo đánh giá của người viết, các đoạn khó tránh khỏi đi ngầm gồm Trung Văn tới Đại Mỗ, khu vực Hà Đông và Văn Quán nơi tuyến cắt Quốc lộ 6 phía dưới tuyến 2A đang vận hành, vùng Xa La và Yên Xá, dải phố cũ Vĩnh Hưng và Thanh Trì thuộc Hoàng Mai, cùng dải Ngọc Thụy kẹp giữa hai con sông. Điểm chung của chúng là tim tuyến cắt chéo ô phố thay vì bám đường.
Đoạn nào chắc chắn làm cầu cạn được?
Toàn bộ cung bắc thuộc Đông Anh, từ Xuân Canh qua nút Vĩnh Ngọc, trục Hoàng Sa, vùng Kim Nỗ và Phương Trạch tới Khu công nghiệp Thăng Long, có hành lang rộng và mật độ xây dựng thấp. Các đoạn vượt sông Hồng, sông Đuống và các vùng bãi ngập cũng bắt buộc chạy trên cầu cạn vì không có phương án nào khác khả thi.
Tỷ lệ ngầm và trên cao của tuyến ước khoảng bao nhiêu?
Người viết ước tính phần đi ngầm rơi vào khoảng 9 đến 14 km, tức 14 đến 22 phần trăm chiều dài, giá trị trung tâm chừng 11,5 km tương đương 18 phần trăm. Phần còn lại khoảng 48 đến 53 km đi trên cao hoặc trên nền. Đây là ước tính đọc từ ảnh, không phải phân định kỹ thuật.
Vì sao tỷ lệ ngầm của tuyến vòng thay đổi mạnh theo từng cung?
Vì một vòng khép kín đi qua đủ mọi loại hình thái đô thị, từ lõi cũ chật cứng tới ruộng lúa, và các loại hình thái đó phân bố không đều quanh thành phố. Tuyến xuyên tâm chỉ cần một điểm chuyển đổi duy nhất; vòng M4 phải chuyển đổi hình thức kết cấu ít nhất sáu lần trên cùng một tuyến.
Có dấu hiệu nào trên ảnh cho biết một đoạn khó làm cầu cạn?
Dấu hiệu rõ nhất là tim tuyến cắt chéo qua lưới ô phố thay vì bám theo một trục đường. Khi vạch tuyến không nằm trên đường nào, mọi trụ cầu cạn đều rơi vào giữa công trình dân sinh, buộc phải giải phóng một dải rộng ít nhất hai mươi mét chạy suốt vài km. Trong tình huống đó, đi ngầm thường rẻ hơn về tổng chi phí.
Đi ngầm đắt hơn đi trên cao bao nhiêu lần?
Theo thông lệ ngành đường sắt đô thị, suất đầu tư một km ngầm thường gấp khoảng hai tới ba lần một km trên cao, chưa kể chi phí một nhà ga ngầm cao hơn ga trên cao nhiều lần. Đây là thông lệ chung của ngành, không phải số liệu đã lập cho tuyến này.
Việc đi ngầm hay trên cao ảnh hưởng thế nào tới bất động sản hai bên?
Đoạn ngầm hầu như không ảnh hưởng tới cảnh quan và tiếng ồn, giá trị tăng dồn vào bán kính đi bộ quanh cửa ga, thường 400 tới 600 mét. Đoạn trên cao tạo dải ảnh hưởng rộng hơn nhưng kèm che khuất tầm nhìn và tiếng ồn, nên nhà sát chân cầu thường chịu chiết khấu còn nhà cách 100 tới 300 mét hưởng lợi nhiều nhất.
Tổng kết
Điều quan trọng nhất cần nhớ sau khi đọc hết bài: hồ sơ hướng tuyến của metro số 4 Hà Nội không phân định ngầm hay trên cao, và mọi con số trong bài là đánh giá của người viết đọc từ ảnh vệ tinh chứ không phải quyết định thiết kế.
Trong giới hạn đó, bốn tín hiệu đọc ảnh gồm việc tuyến có bám đường hay không, mật độ xây dựng hai bên, tình trạng tĩnh không đã bị chiếm và điều kiện nền đất cho một bức tranh khá nhất quán. Phần đi ngầm ước khoảng 9 tới 14 km, tập trung gần như hoàn toàn vào cung tây nam từ Mỹ Đình qua Hà Đông tới Hoàng Mai, cộng một đoạn ngắn ở Gia Lâm và Ngọc Thụy. Phần còn lại của vòng, khoảng bốn mươi tám tới năm mươi ba km, nghiêng hẳn về cầu cạn.
Điểm đặc thù đáng chú ý nhất của một tuyến vòng nằm ở chỗ nó phải đổi hình thức kết cấu ít nhất sáu lần, trong khi tuyến xuyên tâm chỉ cần một lần. Mỗi lần đổi tiêu tốn vài trăm mét chiều dài cho đoạn dốc chuyển tiếp, và chính các điểm chuyển đổi đó là nơi bất định nhất về mặt mặt bằng. Còn về phân bổ chi phí, cung tây nam tuy chỉ chiếm khoảng một phần tư chiều dài vòng nhưng có thể ngốn gần một nửa tổng vốn xây dựng, trong khi cung bắc thuộc Đông Anh dài hơn hai mươi km lại là phần dễ và rẻ nhất.
